N-2MCA02型

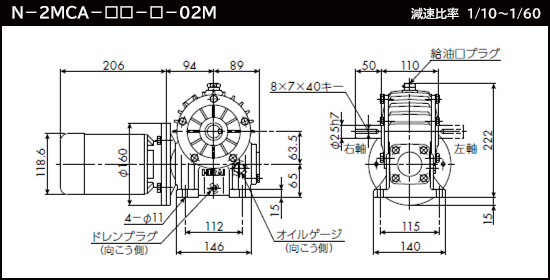

【寸法図】
【寸法図ダウンロード】
| 型 式 | 軸方向 | ＰＤＦ | ＤＸＦ |
| N-2MCA-□□-R-02M | 右軸 |
 |
 |
| N-2MCA-□□-L-02M | 左軸 |
|
|
※DXFファイルはzip形式で圧縮されています。
【部品図・回転方向】
| 部品図 | |
回転方向 |
|
【油量・重量】
| 油量 | ０.５Ｌ | 重量 | １７.７ｋｇ |
【部品】
| 入力ラジアルベアリング | 入力スラストベアリング | 入力オイルシール | 出力ラジアルベアリング | 出力オイルシール |
| ♯６２０４ ♯６００５ |
♯５１１０４ ♯５１１０５ |
♯２５４０８ | ♯６２０５ | ♯２５４０８ |
【仕様】
許容入力kWと許容O.H.L.(N)
| 電源周波数 | 項 目 | 1/10 | 1/15 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 |
| 60Hz | 出力トルク | 9.21 | 13.2 | 17.3 | 23.3 | 30.0 | 36.2 | 43.0 |
| O.H.L. | 1930 | 2200 | 2410 | 2720 | 2990 | 3200 | 3230 | |
| 50Hz | 出力トルク | 11.1 | 15.9 | 20.7 | 27.8 | 35.8 | 42.9 | 50.9 |
| O.H.L. | 2040 | 2320 | 2550 | 2880 | 3160 | 3230 | 3230 |
