N-2MPA02型

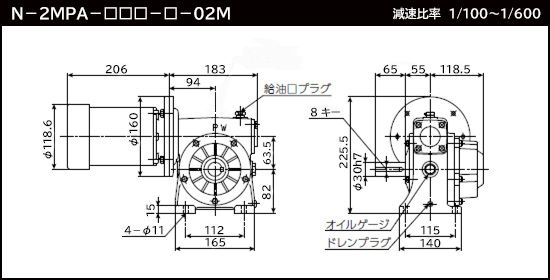

【寸法図】
【寸法図ダウンロード】
| 型 式 | 軸方向 | ＰＤＦ | ＤＸＦ |
| N-2MPA-□□□-R-02M | 右軸 |
 |
 |
| N-2MPA-□□□-L-02M | 左軸 |
|
|
※DXFファイルはzip形式で圧縮されています。
【油量・重量】
| 油量 | ０.６Ｌ | 重量 | ２６ｋｇ |
【部品】
| 入力ラジアルベアリング | 入力スラストベアリング | М側スラストベアリング |
| ♯６２０４ ♯６００５ |
♯５１１０４ | ♯５１１０５ |
| 入力オイルシール | 出力ラジアルベアリング | 出力オイルシール |
| ♯２５４０８ | ♯６２０６ | ♯３０５０８ |
【仕様】
許容入力kWと許容O.H.L.(N)
| 電源周波数 | 項 目 | 1/100 | 1/150 | 1/200 | 1/300 | 1/400 | 1/500 | 1/600 |
| 60Hz | 出力トルク | 55.5 | 78.5 | 99.0 | 125.0 | 154.0 | 180.0 | 196.0 |
| O.H.L. | 4900 | 4900 | 4900 | 4900 | 4900 | 4900 | 4900 | |
| 50Hz | 出力トルク | 66.6 | 92.1 | 116.0 | 145.0 | 179.0 | 196.0 | 196.0 |
| O.H.L. | 4900 | 4900 | 4900 | 4900 | 4900 | 4900 | 4900 |
