N-2SA-CBW08型

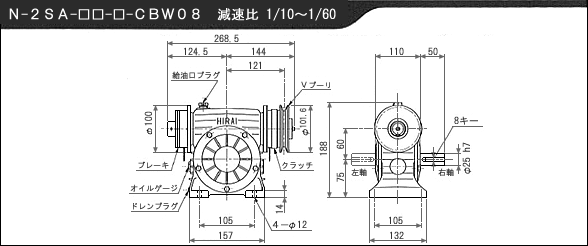

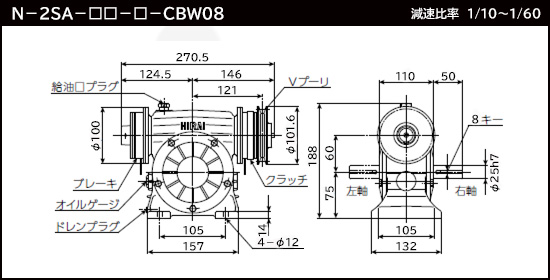

【寸法図】

【寸法図ダウンロード】

型    式 軸方向 PDF DXF
 N-2SA-□□-R-CBW08 右軸
 N-2SA-□□-L-CBW08 左軸

※DXFファイルはzip形式で圧縮されています。

【重量】

油量 0.5L 重量 13kg

【仕様】

CBサイズ 08
Vプーリ A1-4”
動摩擦トルク(N・m) 10
電源電圧 DC24V
容量(W)20℃にて 15
電流(A)20℃にて 0.63
  • ・CBW□□はCBサイズです。
  • ・摩擦面へは油脂類、水、塵埃等が入らないようにして下さい。
  •  定格トルクが発生せず、又、異常摩耗等トラブルの原因になります。
  • ・クラッチ、ブレーキで負荷を加速、減速するとき滑り摩擦によって熱を発生します。
  •  これは仕事が熱に変換されるためで使用頻度が高い場合や、
  •  頻度は少なくても負荷の大きい場合は、余裕を持ったサイズを選んで下さい。
  •  又、出来るだけ通風を良くして下さい。
  • ・クラッチ、ブレーキは使用過程でまれに火花が発生することがあります。
  •  引火性の雰囲気での使用には注意が必要です。
  • ・DC90V仕様もあります。
  • ・0A~2Aの左軸型は給油プラグ、オイルゲージ、ドレンプラグがクラッチ側になります。
  • ・入力Vプーリは他サイズへの変更及びタイミングプーリ等の取付出来ます。
