N-3MBA型

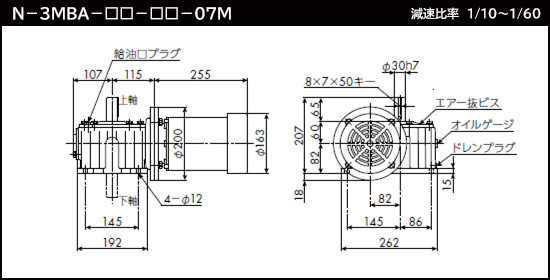

【寸法図】
【寸法図ダウンロード】
| 型 式 | 軸方向 | ＰＤＦ | ＤＸＦ |
| N-3MBA-□□-RU-07M | 右上軸 |
 |
 |
| N-3MBA-□□-LU-07M | 左上軸 |
|
|
| N-3MBA-□□-RD-07M | 右下軸 |
|
|
| N-3MBA-□□-LD-07M | 左下軸 |
|
|
※DXFファイルはzip形式で圧縮されています。
【部品図・回転方向】
| 部品図 | |
回転方向 |
|
【油量・重量】
| 油量 | １.８Ｌ | 重量 | ３７.５ｋｇ |
【部品】
| 入力ラジアルベアリング | 入力スラストベアリング | 入力オイルシール | 出力ラジアルベアリング | 出力オイルシール |
| ♯６２０５ |
♯５１１０５ ♯５１１０７ |
♯３５５５１１ | ♯６２０６ | ♯３０５０８ |
【仕様】
許容入力kWと許容O.H.L.(N)
| 電源周波数 | 項 目 | 1/10 | 1/15 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 |
| 60Hz | 出力トルク | 35.4 | 51.4 | 67.0 | 92.1 | 117.0 | 136.0 | 156.0 |
| O.H.L. | 2520 | 2860 | 3130 | 3550 | 3870 | 4150 | 4390 | |
| 50Hz | 出力トルク | 42.6 | 61.8 | 80.7 | 111.0 | 139.0 | 162.0 | 175.0 |
| O.H.L. | 2670 | 3020 | 3300 | 3740 | 4080 | 4380 | 4600 |
