N-3RA型

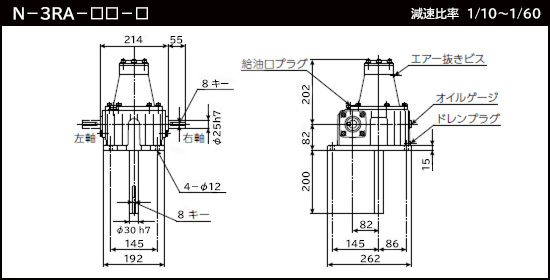

【寸法図】

【寸法図ダウンロード】

型    式 軸方向 PDF DXF
 N-3RA-□□-R 右軸
 N-3RA-□□-L 左軸

※DXFファイルはzip形式で圧縮されています。

【油量・重量】

油量 1.8L 重量 24kg

【部品】

入力ラジアルベアリング ♯6205
入力スラストベアリング ♯51105
入力オイルシール ♯25408
出力ラジアルベアリング ♯6206
出力上側ベアリング ♯6205ZZ
出力オイルシール ♯30508

【仕様】

許容入力kW,許容出力トルク(N・m),許容O.H.L.(N),伝達効率(%)

減速比 1800rpm 1500rpm
入力kW 出力トルク 出力OHL 効 率 入力kW 出力トルク 出力OHL 効 率
1/10 3.63 165 2250 85.4 3.28 179 2390 85.8
1/15 2.63 174 2620 82.7 2.35 186 2780 82.9
1/20 2.10 180 2900 81.0 1.88 194 3080 81.1
1/30 1.53 180 3370 74.2 1.38 195 3580 74.0
1/40 1.25 188 3720 70.6 1.18 210 3940 70.2
1/50 1.08 187 4040 65.7 0.97 200 4290 65.1
1/60 0.82 164 4370 62.9 0.74 175 4600 62.1
減速比 1200rpm 900rpm
入力kW 出力トルク 出力OHL 効 率 入力kW 出力トルク 出力OHL 効 率
1/10 2.87 196 2570 85.8 2.40 217 2820 84.9
1/15 2.05 202 3000 82.8 1.75 223 3290 81.4
1/20 1.65 211 3310 80.5 1.39 232 3650 78.9
1/30 1.19 207 3850 73.1 1.01 228 4240 71.0
1/40 0.98 216 4260 69.0 0.84 236 4600 66.6
1/50 0.85 216 4600 63.8 0.73 235 4600 61.2
1/60 0.65 187 4600 60.7 0.58 206 4600 57.9
減速比 600rpm 300rpm
入力kW 出力トルク 出力OHL 効 率 入力kW 出力トルク 出力OHL 効 率
1/10 1.90 251 3220 83.2 1.09 278 4150 80.5
1/15 1.35 255 3770 79.2 0.77 279 4600 75.8
1/20 1.09 265 4180 76.3 0.61 278 4600 72.3
1/30 0.80 260 4600 67.8 0.46 278 4600 63.1
1/40 0.67 270 4600 62.9 0.38 278 4600 57.7
1/50 0.58 266 4600 57.4 0.34 278 4600 52.0
1/60 0.45 229 4600 54.0 0.29 268 4600 48.4
減速比 100rpm
入力kW 出力トルク 出力OHL 効 率
1/10 0.38 278 4600 76.0
1/15 0.28 279 4600 70.2
1/20 0.22 278 4600 65.9
1/30 0.17 278 4600 55.8
1/40 0.15 278 4600 50.0
1/50 0.13 278 4600 44.4
1/60 0.12 278 4600 40.8
