N-3SBA型

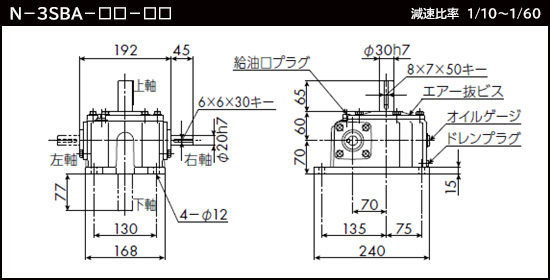

【寸法図】

【寸法図ダウンロード】

型　　　　式 軸方向 ＰＤＦ ＤＸＦ
　N-3SBA-□□-RU 右上軸
　N-3SBA-□□-LU 左上軸
　N-3SBA-□□-RD 右下軸
　N-3SBA-□□-LD 左下軸

※DXFファイルはzip形式で圧縮されています。

【部品図・回転方向】

部品図 回転方向

【油量・重量】

油量 １.３Ｌ 重量 １６ｋｇ

【部品】

入力ラジアルベアリング ♯６００５
入力スラストベアリング ♯５１２０４
入力オイルシール ♯２０３６７
出力ベアリング ♯６２０６
出力オイルシール ♯３０５０８

【仕様】

許容入力kW，許容出力ﾄﾙｸ(N･m)，許容O.H.L.(N)，伝達効率(%)

減速比 1800rpm 1500rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 2.68 119 2300 84.1 2.42 130 2440 84.3
1/15 1.70 110 2700 80.8 1.52 117 2870 80.8
1/20 1.42 121 2970 80.4 1.27 130 3160 80.2
1/30 1.01 115 3450 71.7 0.91 124 3670 71.2
1/40 0.87 128 3790 69.6 0.77 135 4040 68.8
1/50 0.73 128 4130 66.0 0.65 135 4380 65.2
1/60 0.61 119 4420 61.8 0.55 127 4600 60.8
減速比 1200rpm 900rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 2.11 141 2630 84.2 1.78 157 2880 83.0
1/15 1.32 126 3090 80.5 1.12 140 3400 78.9
1/20 1.10 140 3400 79.6 0.94 155 3740 77.7
1/30 0.78 131 3950 70.3 0.67 145 4340 68.0
1/40 0.67 145 4350 67.6 0.58 160 4600 65.0
1/50 0.57 146 4600 63.7 0.49 160 4600 60.9
1/60 0.48 135 4600 59.2 0.41 149 4600 56.3
減速比 600rpm 300rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 1.40 181 3300 81.2 0.89 222 4170 78.3
1/15 0.87 160 3890 76.7 0.56 195 4600 73.1
1/20 0.73 176 4290 75.2 0.47 214 4600 71.0
1/30 0.53 165 4600 64.8 0.34 196 4600 59.9
1/40 0.46 181 4600 61.5 0.30 213 4600 56.1
1/50 0.39 179 4600 57.5 0.25 209 4600 52.0
1/60 0.33 165 4600 52.6 0.21 192 4600 46.9
減速比 100rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 0.39 273 4600 73.5
1/15 0.26 254 4600 67.5
1/20 0.22 273 4600 64.8
1/30 0.16 248 4600 52.8
1/40 0.14 266 4600 48.7
1/50 0.12 259 4600 44.7
1/60 0.10 238 4600 39.6

　
