N-4A-CMW12型

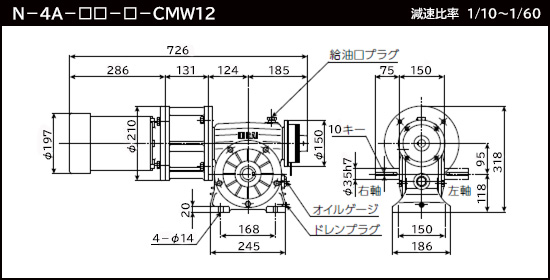

【寸法図】

【寸法図ダウンロード】

型    式 軸方向 PDF DXF
 N-4A-□□-R-CMW12 右軸
 N-4A-□□-L-CMW12 左軸

※DXFファイルはzip形式で圧縮されています。

【油量・重量】

油量 2.0L 重量 64.5kg

【仕様】

CBサイズ 12
モータkW 1.5
動摩擦トルク(N・m) 40
電源電圧 DC24V
容量(W)20℃にて 25
電流(A)20℃にて 1.09
  • ・CMW□□はCBサイズです。
  • ・摩擦面へは油脂類、水、塵埃等が入らないようにして下さい。
  •  定格トルクが発生せず、又、異常摩耗等トラブルの原因になります。
  • ・クラッチ、ブレーキで負荷を加速、減速するとき滑り摩擦によって熱を発生します。
  •  これは仕事が熱に変換されるためで使用頻度が高い場合や、
  •  頻度は少なくても負荷の大きい場合は、余裕を持ったサイズを選んで下さい。
  •  又、出来るだけ通風を良くして下さい。
  • ・クラッチ、ブレーキは使用過程でまれに火花が発生することがあります。
  •  引火性の雰囲気での使用には注意が必要です。
  • ・BA・CA-CMW型あります。
  • ・2SA、2Aの左軸型は給油口がモータ側になります。
