N-5A-CBW16型

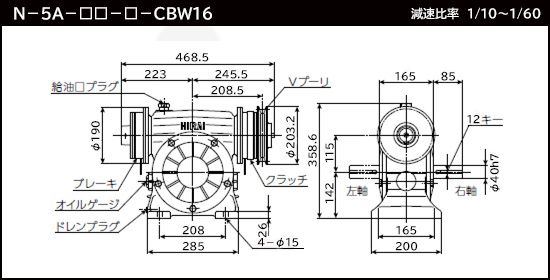

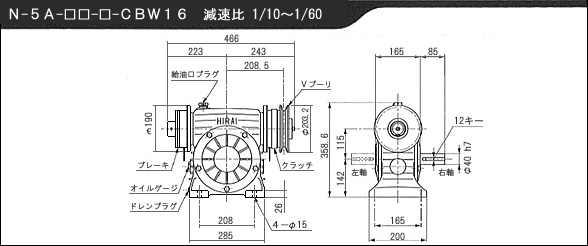

【寸法図】

【寸法図ダウンロード】

型　　　　式	軸方向	ＰＤＦ	ＤＸＦ
N-5A-□□-R-CBW16	右軸
N-5A-□□-L-CBW16	左軸

※DXFファイルはzip形式で圧縮されています。

【重量】

【仕様】

• ・ＣＢＷ□□はＣＢサイズです。
• ・摩擦面へは油脂類、水、塵埃等が入らないようにして下さい。
• 　定格トルクが発生せず、又、異常摩耗等トラブルの原因になります。
• ・クラッチ、ブレーキで負荷を加速、減速するとき滑り摩擦によって熱を発生します。
• 　これは仕事が熱に変換されるためで使用頻度が高い場合や、
• 　頻度は少なくても負荷の大きい場合は、余裕を持ったサイズを選んで下さい。
• 　又、出来るだけ通風を良くして下さい。
• ・クラッチ、ブレーキは使用過程でまれに火花が発生することがあります。
• 　引火性の雰囲気での使用には注意が必要です。
• ・ＤＣ９０Ｖ仕様もあります。
• ・０Ａ～２Ａの左軸型は給油プラグ、オイルゲージ、ドレンプラグがクラッチ側になります。
• ・入力Ｖプーリは他サイズへの変更及びタイミングプーリ等の取付出来ます。
