N-5MBA22型

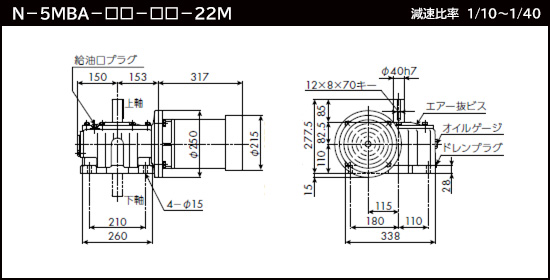

【寸法図】
【寸法図ダウンロード】
| 型 式 | 軸方向 | ＰＤＦ | ＤＸＦ |
| N-5MBA-□□-RU-22M | 右上軸 |
 |
 |
| N-5MBA-□□-LU-22M | 左上軸 |
|
|
| N-5MBA-□□-RD-22M | 右下軸 |
|
|
| N-5MBA-□□-LD-22M | 左下軸 |
|
|
※DXFファイルはzip形式で圧縮されています。
【部品図・回転方向】
| 部品図 | |
回転方向 |
|
【油量・重量】
| 油量 | ４.５Ｌ | 重量 | ８７.４ｋｇ |
【部品】
| 入力ラジアルベアリング | 入力スラストベアリング | 入力オイルシール | 出力ラジアルベアリング | 出力オイルシール |
| ♯６２０６ |
♯５１２０６ ♯５１１１０ |
♯４５６２９ | ♯６２０８ | ♯４０６２１２ |
【仕様】
許容入力kWと許容O.H.L.(N)
| 電源周波数 | 項 目 | 1/10 | 1/15 | 1/20 | 1/30 | 1/40 |
| 60Hz | 出力トルク | 103 | 150 | 200 | 272 | 355 |
| O.H.L. | 3600 | 4040 | 4360 | 4880 | 5590 | |
| 50Hz | 出力トルク | 125 | 180 | 241 | 327 | 424 |
| O.H.L. | 3780 | 4240 | 4580 | 5170 | 5870 |
