N-5PWA型

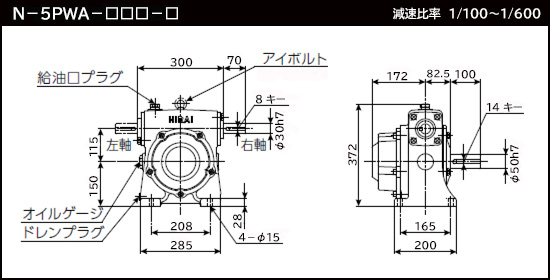

【寸法図】

【寸法図ダウンロード】

型　　　　式 軸方向 ＰＤＦ ＤＸＦ
　N-5PWA-□□□-R 右軸
　N-5PWA-□□□-L 左軸

※DXFファイルはzip形式で圧縮されています。

【油量・重量】

油量 ３.０Ｌ 重量 ７２ｋｇ

【部品】

入力ラジアルベアリング ♯６２０６
入力スラストベアリング ♯５１２０６
入力オイルシール ♯３０５０８
出力ラジアルベアリング ♯６２１０
出力オイルシール ♯５０７２１２

【仕様】

許容入力kW，許容出力ﾄﾙｸ(N･m)，許容O.H.L.(N)，伝達効率(%)

減速比 1800rpm 1500rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/100 3.67 980 8800 50.3 3.05 980 8800 50.5
1/150 2.56 980 8800 48.2 2.17 980 8800 47.4
1/200 1.98 980 8800 46.7 1.69 980 8800 45.5
1/300 1.55 980 8800 39.8 1.33 980 8800 38.6
1/400 1.24 980 8800 37.2 1.07 980 8800 36.1
1/500 1.08 980 8800 34.3 0.93 980 8800 33.2
1/600 0.96 980 8800 32.0 0.83 980 8800 31.0
減速比 1200rpm 900rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/100 2.46 980 8800 50.0 1.92 980 8800 48.2
1/150 1.79 980 8800 46.0 1.41 980 8800 43.6
1/200 1.40 980 8800 43.9 1.12 980 8800 41.4
1/300 1.10 980 8800 37.2 0.88 980 8800 35.1
1/400 0.89 980 8800 34.7 0.70 980 8800 32.8
1/500 0.77 980 8800 32.1 0.61 980 8800 30.3
1/600 0.68 980 8800 30.0 0.54 980 8800 28.3
減速比 600rpm 300rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/100 1.39 980 8800 44.4 0.79 980 8800 39.0
1/150 1.03 980 8800 40.0 0.58 980 8800 35.5
1/200 0.81 980 8800 38.1 0.45 980 8800 34.0
1/300 0.64 980 8800 32.3 0.36 980 8800 28.8
1/400 0.51 980 8800 30.2 0.29 980 8800 26.7
1/500 0.44 980 8800 27.8 0.25 980 8800 24.5
1/600 0.40 980 8800 25.8 0.23 980 8800 22.7
減速比 100rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/100 0.31 980 8800 33.6
1/150 0.22 980 8800 30.9
1/200 0.17 980 8800 29.4
1/300 0.14 980 8800 24.6
1/400 0.11 980 8800 22.5
1/500 0.10 980 8800 20.3
1/600 0.09 980 8800 18.6

　
