N-5SMA22型

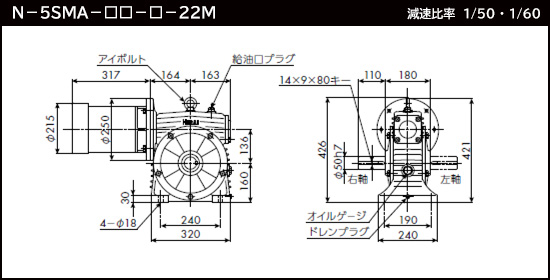

【寸法図】

【寸法図ダウンロード】

型    式 軸方向 PDF DXF
 N-5SMA-□□-R-22M 右軸
 N-5SMA-□□-L-22M 左軸

※DXFファイルはzip形式で圧縮されています。

【部品図・回転方向】

部品図 回転方向

【油量・重量】

油量 4.0L 重量 100kg

【部品】

入力ラジアルベアリング 入力スラストベアリング 入力オイルシール 出力ラジアルベアリング 出力オイルシール
♯6207

♯51207
♯51210
♯45629 ♯6210 ♯507212

【仕様】

許容入力kWと許容O.H.L.(N)

電源周波数 項 目 1/50 1/60
60Hz 出力トルク 433 514
O.H.L. 6930 7450
50Hz 出力トルク 530 614
O.H.L. 7350 7900
