N-5SMBA22型

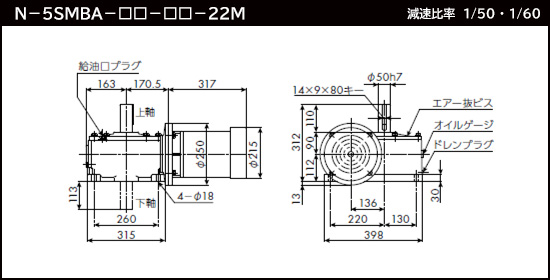

【寸法図】

【寸法図ダウンロード】

型    式 軸方向 PDF DXF
 N-5SMBA-□□-RU-22M 右上軸
 N-5SMBA-□□-LU-22M 左上軸
 N-5SMBA-□□-RD-22M 右下軸
 N-5SMBA-□□-LD-22M 左下軸

※DXFファイルはzip形式で圧縮されています。

【油量・重量】

油量 5.5L 重量 103kg

【部品】

入力ラジアルベアリング 入力スラストベアリング 入力オイルシール 出力ラジアルベアリング 出力オイルシール
♯6207

♯51207
♯51210
♯45629 ♯6210 ♯507212

【仕様】

許容入力kWと許容O.H.L.(N)

電源周波数 項 目 1/50 1/60
60Hz 出力トルク 433 514
O.H.L. 6930 7450
50Hz 出力トルク 530 614
O.H.L. 7350 7900
