N-6MA型

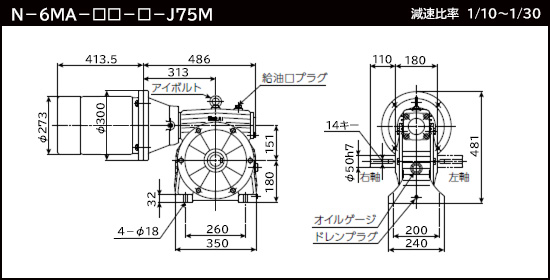

【寸法図】

【寸法図ダウンロード】

型    式 軸方向 PDF DXF
 N-6MA-□□-R-J75M 右軸
 N-6MA-□□-L-J75M 左軸

※DXFファイルはzip形式で圧縮されています。

【部品図・回転方向】

部品図 回転方向

【油量・重量】

油量 5.0L 重量 160kg

【部品】

入力ラジアルベアリング 入力スラストベアリング 入力オイルシール 出力ラジアルベアリング 出力オイルシール
♯6207 ♯51207 ♯355511 ♯6210 ♯507212

【仕様】

許容入力kWと許容O.H.L.(N)

電源周波数 項 目 1/10 1/15 1/20 1/30
60Hz 出力トルク 363 517 689 919
O.H.L. 4170 4680 5020 5600
50Hz 出力トルク 439 626 832 1000
O.H.L. 4370 4890 5220 5920
