N-□GMA型

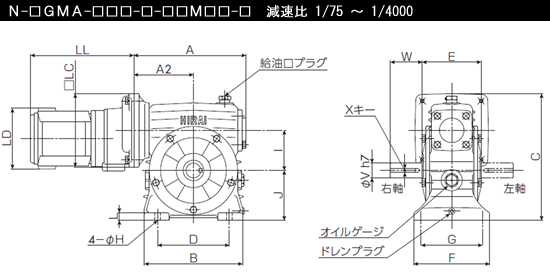

【寸法図】

【寸法表】

ﾓｰﾀkW 型番 減速比 A A2 B C D E F G H I
0.1 2 75~300 194 105 165 221 112 110 140 115 11 63.5
3 400~600 229 122 200 259 146 120 155 125 12 82
4 800~4000 255 135 245 298 168 150 186 150 14 95
0.2 2 75~150 194 105 165 221 112 110 140 115 11 63.5
3 200~300 229 122 200 259 146 120 155 125 12 82
4 400~600 255 135 245 298 168 150 186 150 14 95
5 800~4000 310 160 285 342 208 165 200 165 15 115
0.4 3 75~150 229 122 200 259 146 120 155 125 12 82
4 200~300 255 135 245 298 168 150 186 150 14 95
5 400~600 310 160 285 342 208 165 200 165 15 115
5S 800~1500 455 292 320 425 240 180 240 190 18 136
5S 1800~2400 334 171 320 381 240 180 240 190 18 136
5S 3000~4000 334 171 320 391 240 180 240 190 18 136
0.75 5 75~300 310 160 285 352 208 165 200 165 15 115
5S 400~600 334 171 320 391 240 180 240 190 18 136
7 800~4000 562 355 415 530 320 260 270 220 22 183
1.5 5S 75~300 468 305 320 425 240 180 240 190 18 136
7 400~600 562 355 415 530 320 260 270 220 22 183
2.2 5S 75~150 468 305 320 425 240 180 240 190 18 136
7 200~400 562 355 415 530 320 260 270 220 22 183
3.7 5S 75~100 482 319 320 439 240 180 240 190 18 136
7 150~200 576 369 415 539 320 260 270 220 22 183
5.5 7 75~150 576 369 415 539 320 260 270 220 22 183

　

ﾓｰﾀkW 型番 減速比 J L V W X LC LD LL M
0.1 2 75~300 82 15 25 50 8 150 124 211 17
3 400~600 102 16 30 65 8 150 124 211 17
4 800~4000 118 20 35 75 10 170 124 230 20
0.2 2 75~150 82 15 25 50 8 150 124 211 17
3 200~300 102 16 30 65 8 150 124 211 17
4 400~600 118 20 35 75 10 170 124 230 20
5 800~4000 142 26 40 85 12 170 124 230 20
0.4 3 75~150 102 16 30 65 8 150 132 254 17
4 200~300 118 20 35 75 10 170 132 259 20
5 400~600 142 26 40 85 12 170 132 259 20
5S 800~1500 160 30 50 110 14 190 132 280 23.2
5S 1800~2400 160 30 50 110 14 170 132 259 20
5S 3000~4000 160 30 50 110 14 190 132 280 23.2
0.75 5 75~300 142 26 40 85 12 190 162 341 23.2
5S 400~600 160 30 50 110 14 190 162 341 23.2
7 800~4000 213 35 65 150 18 235 162 399 28
1.5 5S 75~300 160 30 50 110 14 235 202 424 28
7 400~600 213 35 65 150 18 235 202 455 28
2.2 5S 75~150 160 30 50 110 14 235 202 424 28
7 200~400 213 35 65 150 18 235 202 424 28
3.7 5S 75~100 160 30 50 110 14 285 235 461 38
7 150~200 213 35 65 150 18 285 235 461 38
5.5 7 75~150 213 35 65 150 18 285 272 549 38
