N-□GMCA型

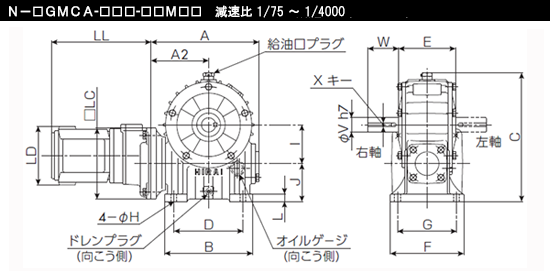

【寸法図】

【寸法表】

ﾓｰﾀkW 型番 減速比 A A2 B C D E F G H I
0.1 2 75~300 194 105 146 222 112 110 140 115 11 63.5
3 400~600 229 122 186 272 146 120 155 125 12 82
4 800~4000 255 135 220 319 168 150 185 150 14 95
0.2 2 75~150 194 105 146 222 112 110 140 115 11 63.5
3 200~300 229 122 186 272 146 120 155 125 12 82
4 400~600 255 135 220 319 168 150 185 150 14 95
5 800~4000 310 160 260 352 208 165 200 165 15 115
0.4 3 75~150 229 122 186 272 146 120 155 125 12 82
4 200~300 255 135 220 319 168 150 185 150 14 95
5 400~600 310 160 260 352 208 165 200 165 15 115
5S 800~1500 455 292 290 457 240 180 240 190 18 136
5S 1800~2400 334 171 290 457 240 180 240 190 18 136
5S 3000~4000 334 171 290 457 240 180 240 190 18 136
0.75 5 75~300 310 160 260 352 208 165 200 165 15 115
5S 400~600 334 171 290 457 240 180 240 190 18 136
7 800~4000 562 355 382 562 320 260 275 220 22 183
1.5 5S 75~300 468 305 320 425 240 180 240 190 18 136
7 400~600 562 355 382 562 320 260 275 220 22 183
8 800~1800 647 397 477 668 380 320 362 280 28 225
8 2000~2400 647 397 477 668 380 320 362 280 28 225
8 3000~4000 680 430 477 668 380 320 362 280 28 225
2.2 5S 75~150 468 305 290 457 240 180 240 190 18 136
7 200~400 562 355 382 562 320 260 275 220 22 183
8 600~1000 647 397 477 668 380 320 362 280 28 225
8 500~1800 661 411 477 668 380 320 362 280 28 225
8 2000~3000 680 430 477 668 380 320 362 280 28 225
3.7 5S 75~100 482 319 290 457 240 180 240 190 18 136
7 150~200 576 369 382 562 320 260 275 220 22 183
8 300~400 661 411 477 668 380 320 362 280 28 225
8 500~600 680 430 477 668 380 320 362 280 28 225
5.5 7 75~150 576 369 382 562 320 260 275 220 22 183
8 200~500 661 411 477 668 380 320 362 280 28 225

　

ﾓｰﾀkW 型番 減速比 J L V W X LC LD LL M
0.1 2 75~300 65 15 25 50 8 150 124 211 17
3 400~600 80 16 30 65 8 150 124 211 17
4 800~4000 95 90 35 75 10 170 124 230 20
0.2 2 75~150 65 15 25 50 8 150 124 211 17
3 200~300 80 16 30 65 8 150 124 211 17
4 400~600 90 19 35 75 10 170 124 230 20
5 800~4000 100 26 40 85 12 170 124 230 20
0.4 3 75~150 80 16 30 65 8 150 132 254 17
4 200~300 90 19 35 75 10 170 132 259 20
5 400~600 100 26 40 85 12 170 132 259 20
5S 800~1500 112 30 50 110 14 190 132 280 23.2
5S 1800~2400 112 30 50 110 14 170 132 259 20
5S 3000~4000 112 30 50 110 14 190 132 280 23.2
0.75 5 75~300 100 26 40 85 12 190 162 341 23.2
5S 400~600 112 30 50 110 14 190 162 341 23.2
7 800~4000 130 34 65 150 18 235 162 399 28
1.5 5S 75~300 112 30 50 110 14 235 202 424 28
7 400~600 130 34 65 150 18 235 202 455 28
8 800~1800 150 42 75 160 20 235 202 424 28
8 2000~2400 150 42 75 160 20 235 202 455 28
8 3000~4000 150 42 75 160 20 285 202 463 38
2.2 5S 75~150 112 30 50 110 14 235 202 424 28
7 200~400 130 34 65 150 18 235 202 424 28
8 600~1000 150 42 75 160 20 235 202 424 28
8 500~1800 150 42 75 160 20 285 202 426 38
8 2000~3000 150 42 75 160 20 285 202 463 38
3.7 5S 75~100 112 30 50 110 14 285 235 461 38
7 150~200 130 34 65 150 18 285 235 461 38
8 300~400 150 42 75 160 20 285 235 461 38
8 500~600 150 42 75 160 20 285 235 461 38
5.5 7 75~150 130 34 65 150 18 285 272 549 38
8 200~500 150 42 75 160 20 285 272 549 38
