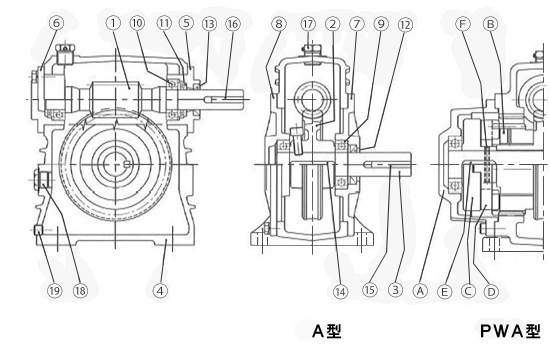

主要部品の名称を教えてください。
| No | 主要部品名 | No | 主要部品名 |
| １ | 入力軸(ウォーム) | １４ | ウォームホイールキー |
| ２ | ウォームホイール | １５ | 出力キー |
| ３ | 出力軸 | １６ | 入力キー |
| ４ | 本体 | １７ | 給油口プラグ |
| ５ | 入力キャップ(軸側) | １８ | オイルゲージ |
| ６ | 入力キャップ(盲側) | １９ | ドレンプラグ |
| ７ | 出力カバー(軸側) | Ａ | ギヤーカバー |
| ８ | 出力カバー(盲側) | Ｂ | アウトギヤー |
| ９ | 出力ラジアルベアリング | Ｃ | 出力カップリング |
| １０ | 入力ラジアルベアリング | Ｄ | 十字カップリング |
| １１ | 入力スラストベアリング | Ｅ | カップリングキー |
| １２ | 出力オイルシール | Ｆ | カップリングピン |
| １３ | 入力オイルシール |
