ブレーキ結線方法を教えてください。
  • ・配線図の記号　MC＝電磁接触器 OLR＝過電流継電器　M＝誘導電動機　B＝電磁ブレーキ
  • ・３と４は電磁接触器が、OFF時でもブレーキ側配線には電圧が掛かっていますのでご注意ください。

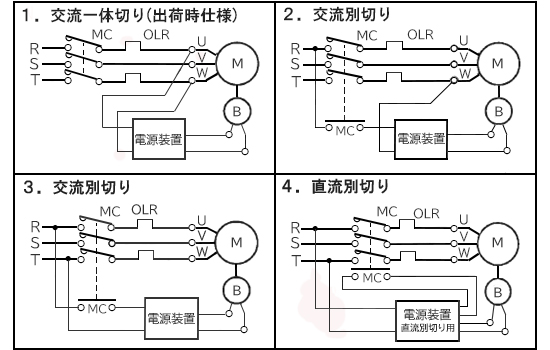

ブレーキ結線図
