N-0CA型

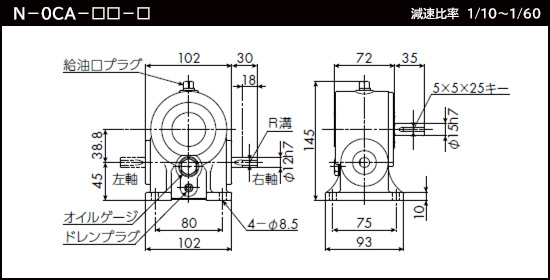

【寸法図】

【寸法図ダウンロード】

型　　　　式 軸方向 ＰＤＦ ＤＸＦ
　N-0CA-□□-R 右軸
　N-0CA-□□-L 左軸

※DXFファイルはzip形式で圧縮されています。

【部品図・回転方向】

部品図 回転方向

【油量・重量】

油量 ０.１５Ｌ 重量 ３.２ｋｇ

【部品】

入力ベアリング ♯６２０１
入力オイルシール ♯１２２８７
出力ベアリング ♯６２０２
出力オイルシール ♯１５３０７

【仕様】

許容入力kW，許容出力ﾄﾙｸ(N･m)，許容O.H.L.(N)，伝達効率(%)

減速比 1800rpm 1500rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 0.50 20.6 880 77.2 0.45 22.2 880 77.1
1/15 0.35 19.3 880 68.6 0.31 20.5 880 68.2
1/20 0.31 22.5 880 68.6 0.28 24.1 880 68.0
1/30 0.28 28.4 880 64.3 0.25 30.5 880 63.7
1/40 0.20 25.8 880 61.3 0.18 27.3 880 60.4
1/50 0.16 24.2 880 58.0 0.14 25.8 880 57.1
1/60 0.15 25.4 880 54.5 0.13 27.0 880 53.6
減速比 1200rpm 900rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 0.40 24.4 880 76.4 0.34 27.0 880 75.1
1/15 0.28 22.2 880 67.1 0.24 24.6 880 65.6
1/20 0.25 26.1 880 66.7 0.21 28.8 880 64.8
1/30 0.22 32.3 880 62.2 0.17 33.2 880 60.5
1/40 0.16 29.3 880 58.8 0.13 33.2 880 57.0
1/50 0.12 27.5 880 55.6 0.10 29.8 880 53.6
1/60 0.12 28.7 880 52.1 0.10 31.1 880 50.0
減速比 600rpm 300rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 0.26 30.7 880 73.4 0.15 33.1 880 70.0
1/15 0.18 27.5 880 63.6 0.12 33.1 880 59.6
1/20 0.16 32.2 880 62.4 0.09 33.1 880 57.8
1/30 0.12 33.2 880 57.8 0.06 33.2 880 53.1
1/40 0.10 33.2 880 53.9 0.05 33.2 880 49.0
1/50 0.08 33.0 880 50.6 0.04 33.5 880 45.9
1/60 0.07 33.5 880 47.1 0.04 33.5 880 42.4
減速比 100rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 0.05 33.1 880 65.9
1/15 0.04 33.1 880 55.2
1/20 0.03 33.1 880 52.5
1/30 0.02 33.2 880 48.5
1/40 0.01 33.2 880 44.2
1/50 0.01 33.5 880 41.3
1/60 0.01 33.5 880 37.8

　
