N-2A型

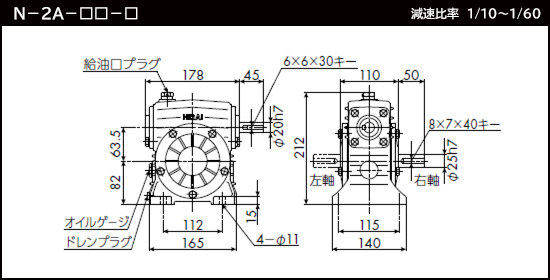

【寸法図】

【寸法図ダウンロード】

型    式 軸方向 PDF DXF
 N-2A-□□-R 右軸
 N-2A-□□-L 左軸

※DXFファイルはzip形式で圧縮されています。

【部品図・回転方向】

部品図 回転方向

【油量・重量】

油量 0.5L 重量 11kg

【部品】

入力ラジアルベアリング ♯6204
入力スラストベアリング ♯51104
入力オイルシール ♯20367
出力ベアリング ♯6205
出力オイルシール ♯25408

【仕様】

許容入力kW,許容出力トルク(N・m),許容O.H.L.(N),伝達効率(%)

減速比 1800rpm 1500rpm
入力kW 出力トルク 出力OHL 効 率 入力kW 出力トルク 出力OHL 効 率
1/10 1.80 79.8 1760 83.7 1.62 86.4 1870 83.8
1/15 1.31 83.4 2050 80.0 1.17 88.9 2180 79.7
1/20 1.23 102 2240 78.1 1.09 108 2380 78.0
1/30 0.77 86.9 2630 70.6 0.70 93.2 2780 70.0
1/40 0.72 104 2880 68.0 0.64 110 3070 67.5
1/50 0.57 98.5 3140 65.6 0.51 104 3230 64.7
1/60 0.48 100 3230 65.0 0.44 107 3230 64.0
減速比 1200rpm 900rpm
入力kW 出力トルク 出力OHL 効 率 入力kW 出力トルク 出力OHL 効 率
1/10 1.41 93.9 2010 83.6 1.19 104 2210 82.4
1/15 1.01 95.8 2340 79.4 0.86 107 2580 77.8
1/20 0.96 118 2570 77.1 0.81 130 2820 75.4
1/30 0.60 98.5 3010 68.9 0.51 109 3230 66.6
1/40 0.56 118 3230 66.0 0.48 130 3230 63.6
1/50 0.45 112 3230 63.0 0.39 123 3230 60.3
1/60 0.38 114 3230 62.2 0.33 125 3230 59.7
減速比 600rpm 300rpm
入力kW 出力トルク 出力OHL 効 率 入力kW 出力トルク 出力OHL 効 率
1/10 0.94 120 2530 80.5 0.52 129 3230 77.5
1/15 0.67 121 2950 75.6 0.38 130 3230 72.0
1/20 0.56 131 3230 73.5 0.30 131 3230 69.8
1/30 0.41 123 3230 63.5 0.23 130 3230 58.5
1/40 0.34 131 3230 61.0 0.18 131 3230 56.0
1/50 0.29 131 3230 57.2 0.16 131 3230 51.8
1/60 0.24 131 3230 56.7 0.13 131 3230 51.2
減速比 100rpm
入力kW 出力トルク 出力OHL 効 率
1/10 0.19 129 3230 72.8
1/15 0.14 130 3230 66.5
1/20 0.11 131 3230 64.4
1/30 0.09 130 3230 51.6
1/40 0.07 131 3230 49.5
1/50 0.06 131 3230 44.7
1/60 0.05 131 3230 45.1
