N-2PWA04型

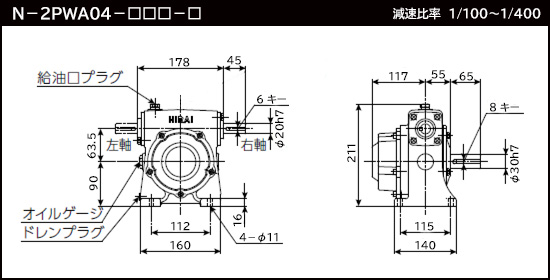

【寸法図】

【寸法図ダウンロード】

型　　　　式 軸方向 ＰＤＦ ＤＸＦ
　N-2PWA04-□□□-R 右軸
　N-2PWA04-□□□-L 左軸

※DXFファイルはzip形式で圧縮されています。

【油量・重量】

油量 ０.６Ｌ 重量 １８ｋｇ

【部品】

入力ラジアルベアリング ♯６２０４
入力スラストベアリング ♯５１１０４
入力オイルシール ♯２０３６７
出力ラジアルベアリング ♯６２０６
出力オイルシール ♯３０５０８

【仕様】

許容入力kW，許容出力ﾄﾙｸ(N･m)，許容O.H.L.(N)，伝達効率(%)

減速比 1800rpm 1500rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/100 0.74 198 4900 50.3 0.61 198 4900 50.3
1/150 0.52 198 4900 47.4 0.44 198 4900 46.3
1/200 0.41 198 4900 44.7 0.35 198 4900 43.5
1/300 0.33 198 4900 37.9 0.28 198 4900 36.5
1/400 0.27 198 4900 34.9 0.23 198 4900 33.8
1/500 0.23 198 4900 32.6 0.20 198 4900 31.5
1/600 0.20 198 4900 31.6 0.17 198 4900 30.5
減速比 1200rpm 900rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/100 0.50 198 4900 49.5 0.39 198 4900 47.2
1/150 0.37 198 4900 44.7 0.30 198 4900 41.8
1/200 0.30 198 4900 41.4 0.24 198 4900 38.7
1/300 0.24 198 4900 34.8 0.19 198 4900 32.4
1/400 0.19 198 4900 32.1 0.15 198 4900 30.0
1/500 0.17 198 4900 29.9 0.13 198 4900 27.9
1/600 0.14 198 4900 29.0 0.11 198 4900 27.2
減速比 600rpm 300rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/100 0.29 198 4900 43.3 0.16 198 4900 37.7
1/150 0.22 198 4900 38.2 0.12 198 4900 33.6
1/200 0.17 198 4900 35.7 0.10 198 4900 31.8
1/300 0.14 198 4900 29.6 0.08 198 4900 26.1
1/400 0.11 198 4900 27.8 0.06 198 4900 24.6
1/500 0.10 198 4900 25.7 0.05 198 4900 22.6
1/600 0.08 198 4900 25.2 0.04 198 4900 22.2
減速比 100rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/100 0.06 198 4900 32.4
1/150 0.04 198 4900 29.1
1/200 0.03 198 4900 28.0
1/300 0.03 198 4900 22.2
1/400 0.02 198 4900 21.2
1/500 0.02 198 4900 19.1
1/600 0.01 198 4900 19.3

　
