N-2SCA型

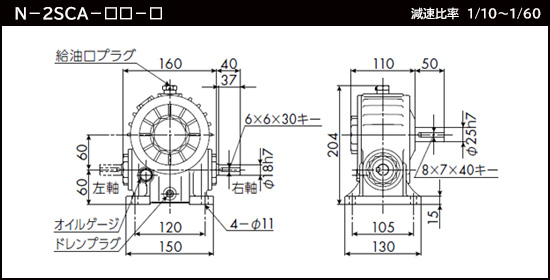

【寸法図】

【寸法図ダウンロード】

型　　　　式 軸方向 ＰＤＦ ＤＸＦ
　N-2SCA-□□-R 右軸
　N-2SCA-□□-L 左軸

※DXFファイルはzip形式で圧縮されています。

【部品図・回転方向】

部品図 回転方向

【油量・重量】

油量 ０.５Ｌ 重量 １０ｋｇ

【部品】

入力ラジアルベアリング ♯６００４
入力スラストベアリング ♯５１１０４
入力オイルシール ♯２０３６７
出力ベアリング ♯６２０５
出力オイルシール ♯２５４０８

【仕様】

許容入力kW，許容出力ﾄﾙｸ(N･m)，許容O.H.L.(N)，伝達効率(%)

減速比 1800rpm 1500rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 1.81 78.2 1770 81.4 1.62 84.4 1880 81.6
1/15 1.28 81.3 2040 80.0 1.13 86.2 2170 80.0
1/20 0.99 79.9 2280 76.4 0.88 85.2 2420 76.2
1/30 0.76 85.3 2620 70.9 0.68 90.9 2770 70.4
1/40 0.55 78.6 2930 67.2 0.49 82.8 3120 66.5
1/50 0.51 88.9 3160 65.9 0.46 94.3 3230 65.0
1/60 0.38 76.1 3230 62.5 0.34 80.9 3230 61.5
減速比 1200rpm 900rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 1.42 92.0 2020 81.3 1.20 102 2220 80.2
1/15 0.99 93.5 2340 79.3 0.84 104 2570 77.7
1/20 0.77 92.3 2610 75.3 0.65 102 2870 73.6
1/30 0.59 96.6 3000 69.1 0.50 107 3230 66.8
1/40 0.43 89.3 3230 65.0 0.37 98.3 3230 62.6
1/50 0.40 102 3230 63.4 0.37 118 3230 60.6
1/60 0.30 86.7 3230 59.7 0.26 95.2 3230 57.0
減速比 600rpm 300rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 0.93 117 2550 78.8 0.54 130 3230 76.1
1/15 0.65 117 2950 76.0 0.37 129 3230 72.5
1/20 0.50 115 3230 71.7 0.30 130 3230 67.9
1/30 0.39 120 3230 64.3 0.23 129 3230 59.5
1/40 0.29 110 3230 59.9 0.19 129 3230 54.8
1/50 0.27 124 3230 57.7 0.16 130 3230 52.2
1/60 0.20 105 3230 53.9 0.13 122 3230 48.3
減速比 100rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 0.19 130 3230 72.0
1/15 0.13 129 3230 67.4
1/20 0.11 130 3230 62.7
1/30 0.08 129 3230 53.1
1/40 0.07 129 3230 48.5
1/50 0.06 130 3230 45.6
1/60 0.05 129 3230 41.9

　
