N-5A型

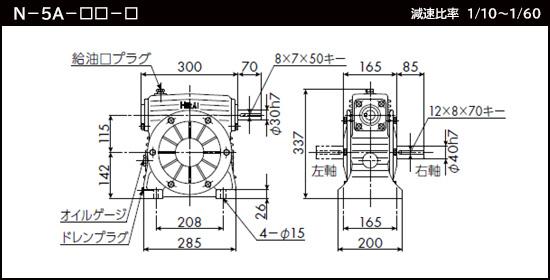

【寸法図】

【寸法図ダウンロード】

型    式 軸方向 PDF DXF
 N-5A-□□-R 右軸
 N-5A-□□-L 左軸

※DXFファイルはzip形式で圧縮されています。

【部品図・回転方向】

部品図 回転方向

【油量・重量】

油量 3.0L 重量 47kg

【部品】

入力ラジアルベアリング ♯6206
入力スラストベアリング ♯51206
入力オイルシール ♯30508
出力ベアリング ♯6208
出力オイルシール ♯406212

【仕様】

許容入力kW,許容出力トルク(N・m),許容O.H.L.(N),伝達効率(%)

減速比 1800rpm 1500rpm
入力kW 出力トルク 出力OHL 効 率 入力kW 出力トルク 出力OHL 効 率
1/10 9.35 419 3250 84.6 8.46 458 3440 85.0
1/15 6.93 453 3780 82.2 6.17 488 4000 82.5
1/20 5.31 485 4190 82.4 4.76 500 4450 82.5
1/30 4.00 476 4880 74.8 3.61 515 5170 74.7
1/40 3.06 475 5430 73.1 2.73 507 5770 72.8
1/50 2.50 463 5930 69.8 2.26 496 6290 69.0
1/60 1.91 403 6420 66.4 1.73 433 6810 65.7
減速比 1200rpm 900rpm
入力kW 出力トルク 出力OHL 効 率 入力kW 出力トルク 出力OHL 効 率
1/10 7.48 508 3690 85.3 6.26 566 4050 85.1
1/15 5.43 536 4300 82.6 4.58 598 4720 82.0
1/20 4.20 551 4780 82.4 3.53 609 5260 81.4
1/30 3.13 556 5570 74.3 2.65 615 6130 72.9
1/40 2.41 554 6200 72.1 2.05 610 6830 70.3
1/50 1.99 542 6770 68.3 1.69 593 7460 66.1
1/60 1.51 468 7330 64.8 1.29 514 7800 62.5
減速比 600rpm 300rpm
入力kW 出力トルク 出力OHL 効 率 入力kW 出力トルク 出力OHL 効 率
1/10 4.91 653 4630 83.5 2.69 694 6010 80.9
1/15 3.55 678 5420 80.0 1.89 695 7050 76.8
1/20 2.75 692 6030 79.0 1.45 694 7800 75.1
1/30 2.08 694 7030 69.9 1.11 694 7800 65.2
1/40 1.63 692 7800 66.8 0.89 694 7800 61.3
1/50 1.35 682 7800 62.4 0.77 694 7800 56.6
1/60 1.03 573 7800 58.5 0.67 675 7800 52.6
減速比 100rpm
入力kW 出力トルク 出力OHL 効 率
1/10 0.95 694 7800 76.2
1/15 0.68 695 7800 71.1
1/20 0.53 694 7800 68.3
1/30 0.42 694 7800 57.5
1/40 0.34 694 7800 52.8
1/50 0.30 694 7800 47.9
1/60 0.28 694 7800 43.9
