N-5CA型

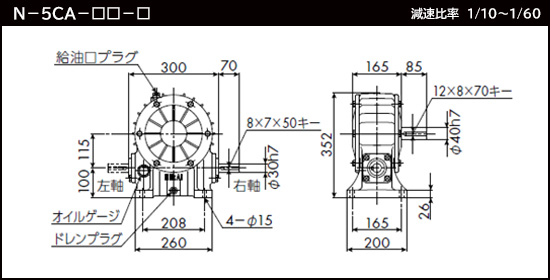

【寸法図】
【寸法図ダウンロード】
型 式 | 軸方向 | PDF | DXF |
N-5CA-□□-R | 右軸 | ||
N-5CA-□□-L | 左軸 |
※DXFファイルはzip形式で圧縮されています。
【部品図・回転方向】
部品図 | 回転方向 |
【油量・重量】
油量 | 3.0L | 重量 | 47kg |
【部品】
入力ラジアルベアリング | ♯6206 |
入力スラストベアリング | ♯51206 |
入力オイルシール | ♯30508 |
出力ベアリング | ♯6208 |
出力オイルシール | ♯406212 |
【仕様】
許容入力kW,許容出力トルク(N・m),許容O.H.L.(N),伝達効率(%)
減速比 | 1800rpm | 1500rpm | ||||||
入力kW | 出力トルク | 出力OHL | 効 率 | 入力kW | 出力トルク | 出力OHL | 効 率 | |
1/10 | 9.35 | 419 | 3250 | 84.6 | 8.46 | 458 | 3440 | 85.0 |
1/15 | 6.93 | 453 | 3780 | 82.2 | 6.17 | 488 | 4000 | 82.5 |
1/20 | 5.31 | 485 | 4190 | 82.4 | 4.76 | 500 | 4450 | 82.5 |
1/30 | 4.00 | 476 | 4880 | 74.8 | 3.61 | 515 | 5170 | 74.7 |
1/40 | 3.06 | 475 | 5430 | 73.1 | 2.73 | 507 | 5770 | 72.8 |
1/50 | 2.50 | 463 | 5930 | 69.8 | 2.26 | 496 | 6290 | 69.0 |
1/60 | 1.91 | 403 | 6420 | 66.4 | 1.73 | 433 | 6810 | 65.7 |
減速比 | 1200rpm | 900rpm | ||||||
入力kW | 出力トルク | 出力OHL | 効 率 | 入力kW | 出力トルク | 出力OHL | 効 率 | |
1/10 | 7.48 | 508 | 3690 | 85.3 | 6.26 | 566 | 4050 | 85.1 |
1/15 | 5.43 | 536 | 4300 | 82.6 | 4.58 | 598 | 4720 | 82.0 |
1/20 | 4.20 | 551 | 4780 | 82.4 | 3.53 | 609 | 5260 | 81.4 |
1/30 | 3.13 | 556 | 5570 | 74.3 | 2.65 | 615 | 6130 | 72.9 |
1/40 | 2.41 | 554 | 6200 | 72.1 | 2.05 | 610 | 6830 | 70.3 |
1/50 | 1.99 | 542 | 6770 | 68.3 | 1.69 | 593 | 7460 | 66.1 |
1/60 | 1.51 | 468 | 7330 | 64.8 | 1.29 | 514 | 7800 | 62.5 |
減速比 | 600rpm | 300rpm | ||||||
入力kW | 出力トルク | 出力OHL | 効 率 | 入力kW | 出力トルク | 出力OHL | 効 率 | |
1/10 | 4.91 | 653 | 4630 | 83.5 | 2.69 | 694 | 6010 | 80.9 |
1/15 | 3.55 | 678 | 5420 | 80.0 | 1.89 | 695 | 7050 | 76.8 |
1/20 | 2.75 | 692 | 6030 | 79.0 | 1.45 | 694 | 7800 | 75.1 |
1/30 | 2.08 | 694 | 7030 | 69.9 | 1.11 | 694 | 7800 | 65.2 |
1/40 | 1.63 | 692 | 7800 | 66.8 | 0.89 | 694 | 7800 | 61.3 |
1/50 | 1.35 | 682 | 7800 | 62.4 | 0.77 | 694 | 7800 | 56.6 |
1/60 | 1.03 | 573 | 7800 | 58.5 | 0.67 | 675 | 7800 | 52.6 |
減速比 | 100rpm | |||
入力kW | 出力トルク | 出力OHL | 効 率 | |
1/10 | 0.95 | 694 | 7800 | 76.2 |
1/15 | 0.68 | 695 | 7800 | 71.1 |
1/20 | 0.53 | 694 | 7800 | 68.3 |
1/30 | 0.42 | 694 | 7800 | 57.5 |
1/40 | 0.34 | 694 | 7800 | 52.8 |
1/50 | 0.30 | 694 | 7800 | 47.9 |
1/60 | 0.28 | 694 | 7800 | 43.9 |
