N-5MA22型

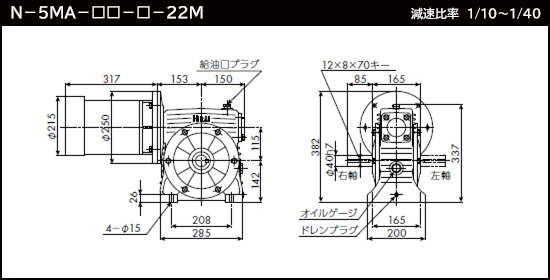

【寸法図】

【寸法図ダウンロード】

型    式 軸方向 PDF DXF
 N-5MA-□□-R-22M 右軸
 N-5MA-□□-L-22M 左軸

※DXFファイルはzip形式で圧縮されています。

【油量・重量】

油量 3.0L 重量 83.3kg

【部品】

入力ラジアルベアリング 入力スラストベアリング 入力オイルシール 出力ラジアルベアリング 出力オイルシール
♯6206

♯51206
♯51110
♯45629 ♯6208 ♯406212

【仕様】

許容入力kWと許容O.H.L.(N)

電源周波数 項 目 1/10 1/15 1/20 1/30 1/40
60Hz 出力トルク 103 150 200 272 355
O.H.L. 3600 4040 4360 4880 5590
50Hz 出力トルク 125 180 241 327 424
O.H.L. 3780 4240 4580 5170 5870
