N-5MA37型

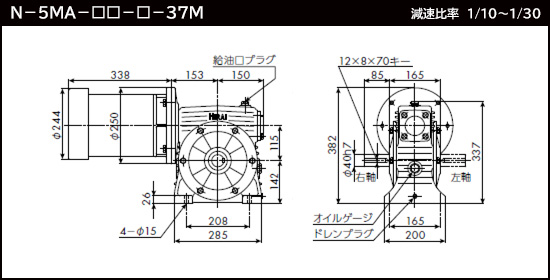

【寸法図】

【寸法図ダウンロード】

型　　　　式 軸方向 ＰＤＦ ＤＸＦ
　N-5MA-□□-R-37M 右軸
　N-5MA-□□-L-37M 左軸

※DXFファイルはzip形式で圧縮されています。

【部品図・回転方向】

部品図 回転方向

【油量・重量】

油量 ３.０Ｌ 重量 ９１.８ｋｇ

【部品】

入力ラジアルベアリング 入力スラストベアリング 入力オイルシール 出力ラジアルベアリング 出力オイルシール
♯６２０６
　		 ♯５１２０６
♯５１１１０		 ♯４５６２９ ♯６２０８ ♯４０６２１２

【仕様】

許容入力kWと許容O.H.L.(N)

電源周波数 項　目 1/10 1/15 1/20 1/30
60Hz 出力トルク 173 252 336 459
O.H.L. 3600 4040 4360 4880
50Hz 出力トルク 209 304 405 515
O.H.L. 3780 4240 4580 5170

　
