N-5SMBA37型

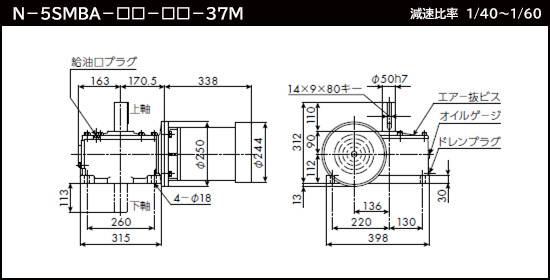

【寸法図】
【寸法図ダウンロード】
| 型 式 | 軸方向 | ＰＤＦ | ＤＸＦ |
| N-5SMBA-□□-RU-37M | 右上軸 |
 |
 |
| N-5SMBA-□□-LU-37M | 左上軸 |
|
|
| N-5SMBA-□□-RD-37M | 右下軸 |
|
|
| N-5SMBA-□□-LD-37M | 左下軸 |
|
|
※DXFファイルはzip形式で圧縮されています。
【部品図・回転方向】
| 部品図 | |
回転方向 |
|
【油量・重量】
| 油量 | ５.５Ｌ | 重量 | １１２ｋｇ |
【部品】
| 入力ラジアルベアリング | 入力スラストベアリング | 入力オイルシール | 出力ラジアルベアリング | 出力オイルシール |
| ♯６２０７ |
♯５１２０７ ♯５１２１０ |
♯４５６２９ | ♯６２１０ | ♯５０７２１２ |
【仕様】
許容入力kWと許容O.H.L.(N)
| 電源周波数 | 項 目 | 1/40 | 1/50 | 1/60 |
| 60Hz | 出力トルク | 609 | 745 | 733 |
| O.H.L. | 6520 | 6930 | 7450 | |
| 50Hz | 出力トルク | 729 | 822 | 789 |
| O.H.L. | 6830 | 7350 | 7900 |
