N-5SMBA55型

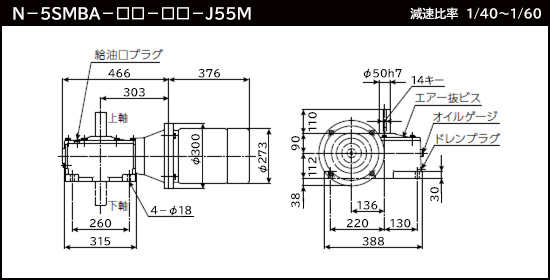

【寸法図】
【寸法図ダウンロード】
| 型 式 | 軸方向 | ＰＤＦ | ＤＸＦ |
| N-5SMBA-□□-RU-J55M | 右上軸 |
 |
 |
| N-5SMBA-□□-LU-J55M | 左上軸 |
|
|
| N-5SMBA-□□-RD-J55M | 右下軸 |
|
|
| N-5SMBA-□□-LD-J55M | 左下軸 |
|
|
※DXFファイルはzip形式で圧縮されています。
【部品図・回転方向】
| 部品図 | |
回転方向 |
|
【油量・重量】
| 油量 | ５.５Ｌ | 重量 | １４４ｋｇ |
【部品】
| 入力ラジアルベアリング | 入力スラストベアリング | 入力オイルシール | 出力ラジアルベアリング | 出力オイルシール |
| ♯６２０７ | ♯５１２０７ | ♯３５５５１１ | ♯６２１０ | ♯５０７２１２ |
【仕様】
許容入力kWと許容O.H.L.(N)
| 電源周波数 | 項 目 | 1/10 | 1/15 | 1/20 | 1/30 |
| 60Hz | 出力トルク | 259 | 376 | 500 | 695 |
| O.H.L. | 4240 | 4780 | 5170 | 5750 | |
| 50Hz | 出力トルク | 314 | 455 | 603 | 835 |
| O.H.L. | 4470 | 5020 | 5410 | 6000 |
