N-5SMCA22型

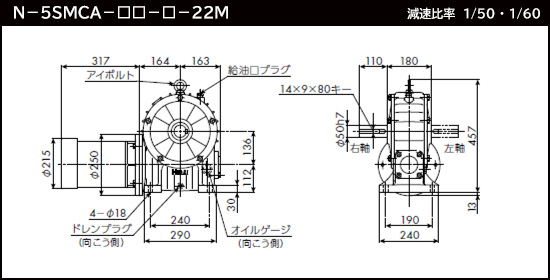

【寸法図】
【寸法図ダウンロード】
| 型 式 | 軸方向 | ＰＤＦ | ＤＸＦ |
| N-5SMCA-□□-R-22M | 右軸 |
 |
 |
| N-5SMCA-□□-L-22M | 左軸 |
|
|
※DXFファイルはzip形式で圧縮されています。
【油量・重量】
| 油量 | ４.０Ｌ | 重量 | １０１ｋｇ |
【部品】
| 入力ラジアルベアリング | 入力スラストベアリング | 入力オイルシール | 出力ラジアルベアリング | 出力オイルシール |
| ♯６２０７ |
♯５１２０７ ♯５１２１０ |
♯４５６２９ | ♯６２１０ | ♯５０７２１２ |
【仕様】
許容入力kWと許容O.H.L.(N)
| 電源周波数 | 項 目 | 1/50 | 1/60 |
| 60Hz | 出力トルク | 433 | 514 |
| O.H.L. | 6930 | 7450 | |
| 50Hz | 出力トルク | 530 | 614 |
| O.H.L. | 7350 | 7900 |
