N-5SRA型

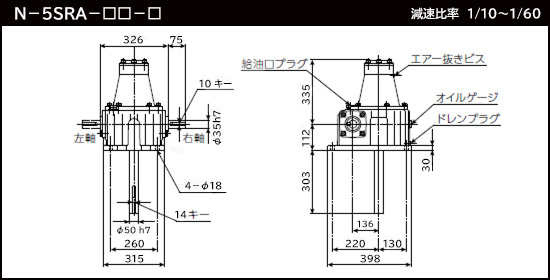

【寸法図】

【寸法図ダウンロード】

型　　　　式 軸方向 ＰＤＦ ＤＸＦ
　N-5SRA-□□-R 右軸
　N-5SRA-□□-L 左軸

※DXFファイルはzip形式で圧縮されています。

【油量・重量】

油量 ５.５Ｌ 重量 ７８ｋｇ

【部品】

入力ラジアルベアリング ♯６２０７
入力スラストベアリング ♯５１２０７
入力オイルシール ♯３５５５１１
出力ラジアルベアリング ♯６２１０
出力上側ベアリング ♯３０２０８
出力オイルシール ♯５０７２１２

【仕様】

許容入力kW，許容出力ﾄﾙｸ(N･m)，許容O.H.L.(N)，伝達効率(%)

減速比 1800rpm 1500rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 15.6 705 3730 85.3 14.1 722 3950 85.9
1/15 11.1 733 4390 82.7 9.95 790 4660 83.1
1/20 8.99 786 4850 82.4 8.05 846 5150 82.6
1/30 6.61 802 5650 76.3 5.96 868 5980 76.3
1/40 5.08 803 6300 74.5 4.52 855 6700 74.3
1/50 3.96 766 6930 73.0 3.55 822 7350 72.7
1/60 3.27 733 7450 70.5 2.95 789 7900 70.1
減速比 1200rpm 900rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 12.5 855 4220 86.2 10.5 956 4640 86.2
1/15 8.74 868 5000 83.3 7.37 973 5480 83.0
1/20 7.08 932 5520 82.7 5.92 1030 6070 82.0
1/30 5.16 936 6440 76.0 4.35 1040 7080 75.0
1/40 3.99 936 7200 73.8 3.35 1030 7920 72.3
1/50 3.13 897 7900 72.1 2.63 980 8700 70.2
1/60 2.58 854 8510 69.3 2.19 936 9370 67.2
減速比 600rpm 300rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 8.21 1110 5290 84.8 5.26 1380 6680 82.3
1/15 5.71 1110 6280 81.3 3.68 1370 7940 78.2
1/20 4.63 1180 6960 79.9 2.98 1450 8800 76.4
1/30 3.41 1180 8110 72.2 2.22 1430 9800 67.7
1/40 2.65 1170 9090 69.1 1.71 1390 9800 64.2
1/50 2.08 1110 9800 66.8 1.34 1300 9800 61.4
1/60 1.73 1050 9800 63.5 1.12 1240 9800 57.8
減速比 100rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 2.22 1650 9800 77.8
1/15 1.58 1660 9800 73.0
1/20 1.23 1660 9800 70.4
1/30 0.96 1660 9800 60.4
1/40 0.77 1660 9800 56.2
1/50 0.65 1640 9800 53.1
1/60 0.54 1530 9800 49.3

　
