N-7MCA型

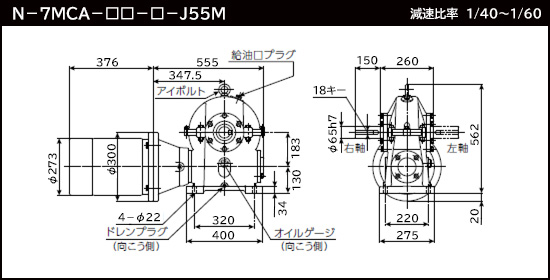

【寸法図】

【寸法図ダウンロード】

型    式 軸方向 PDF DXF
 N-7MCA-□□-R-J55M 右軸
 N-7MCA-□□-L-J55M 左軸

※DXFファイルはzip形式で圧縮されています。

【油量・重量】

油量 8.0L 重量 220kg

【部品】

入力ラジアルベアリング 入力スラストベアリング 入力オイルシール 出力ラジアルベアリング 出力オイルシール
♯6208 ♯908 ♯406212 ♯6213 ♯659516

【仕様】

許容入力kWと許容O.H.L.(N)

電源周波数 項 目 1/40 1/50 1/60
60Hz 出力トルク 930 1140 1320
O.H.L. 11800 12500 13200
50Hz 出力トルク 1120 1360 1520
O.H.L. 12300 13200 14000
