N-8MBA型

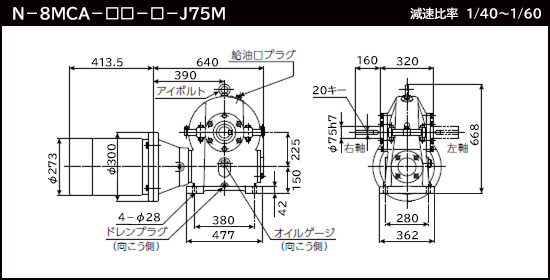

【寸法図】

【寸法図ダウンロード】

型    式 軸方向 PDF DXF
 N-8MCA-□□-R-J75M 右軸
 N-8MCA-□□-L-J75M 左軸

※DXFファイルはzip形式で圧縮されています。

【油量・重量】

油量 14L 重量 352kg

【部品】

入力ラジアルベアリング 入力スラストベアリング 入力オイルシール 出力ラジアルベアリング 出力オイルシール
♯6209 ♯51209 ♯456812 ♯6215 ♯7510013

【仕様】

許容入力kWと許容許容O.H.L.(N)

電源周波数 項 目 1/40 1/50 1/60
60Hz 出力トルク 1250 1510 1750
O.H.L. 20200 21700 22900
50Hz 出力トルク 1520 1830 2120
O.H.L. 21400 22800 23500
