N-1CA型

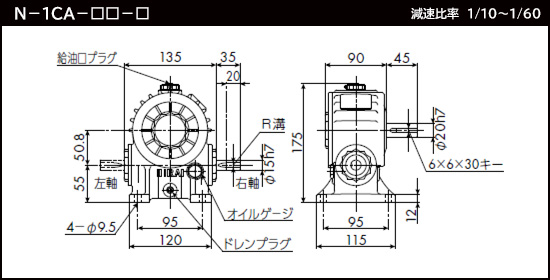

【寸法図】

【寸法図ダウンロード】

型　　　　式 軸方向 ＰＤＦ ＤＸＦ
　N-1CA-□□-R 右軸
　N-1CA-□□-L 左軸

※DXFファイルはzip形式で圧縮されています。

【部品図・回転方向】

部品図 回転方向

【油量・重量】

油量 ０.２５Ｌ 重量 ５.８ｋｇ

【部品】

入力ベアリング ♯６２０２
入力オイルシール ♯１５３０７
出力ベアリング ♯６２０４
出力オイルシール ♯２０３６７

【仕様】

許容入力kW，許容出力ﾄﾙｸ(N･m)，許容O.H.L.(N)，伝達効率(%)

減速比 1800rpm 1500rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 1.06 45.3 1560 80.7 0.95 48.6 1660 80.8
1/15 0.73 45.3 1760 77.9 0.65 47.9 1760 77.8
1/20 0.66 53.4 1760 76.1 0.59 57.1 1760 75.7
1/30 0.43 46.7 1760 67.9 0.39 49.9 1760 67.4
1/40 0.40 54.7 1760 65.2 0.35 57.8 1760 64.4
1/50 0.33 54.2 1760 62.5 0.29 57.5 1760 61.5
1/60 0.28 55.4 1760 61.3 0.26 58.9 1760 60.4
減速比 1200rpm 900rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 0.83 53.2 1760 80.3 0.70 59.0 1760 79.0
1/15 0.57 52.0 1760 76.9 0.48 57.9 1760 75.3
1/20 0.52 62.0 1760 74.7 0.44 68.2 1760 73.1
1/30 0.34 53.0 1760 65.9 0.29 58.6 1760 63.6
1/40 0.31 62.5 1760 62.7 0.27 68.4 1760 60.5
1/50 0.26 62.1 1760 59.7 0.22 67.9 1760 57.1
1/60 0.23 62.9 1760 58.5 0.19 68.3 1760 56.6
減速比 600rpm 300rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 0.55 67.4 1760 77.6 0.32 76.3 1760 74.7
1/15 0.37 65.0 1760 73.4 0.23 76.3 1760 69.7
1/20 0.34 76.3 1760 71.0 0.18 76.9 1760 66.9
1/30 0.23 65.8 1760 61.0 0.14 76.0 1760 56.0
1/40 0.21 76.3 1760 57.7 0.11 76.3 1760 52.5
1/50 0.18 75.4 1760 54.0 0.10 76.3 1760 48.5
1/60 0.15 75.2 1760 53.3 0.08 76.9 1760 48.1
減速比 100rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 0.11 76.3 1760 70.3
1/15 0.08 76.3 1760 64.4
1/20 0.06 76.9 1760 62.1
1/30 0.05 76.0 1760 49.6
1/40 0.04 76.3 1760 46.9
1/50 0.03 76.3 1760 42.3
1/60 0.03 76.9 1760 43.0

　
