N-1MA型

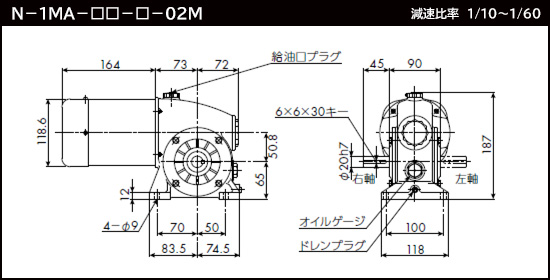

【寸法図】
【寸法図ダウンロード】
| 型 式 | 軸方向 | ＰＤＦ | ＤＸＦ |
| N-1MA-□□-R-02M | 右軸 |
 |
 |
| N-1MA-□□-L-02M | 左軸 |
|
|
※DXFファイルはzip形式で圧縮されています。
【部品図・回転方向】
| 部品図 | |
回転方向 |
|
【油量・重量】
| 油量 | ０.２５Ｌ | 重量 | １１.８ｋｇ |
【部品】
| 入力ラジアルベアリング | 入力スラストベアリング | 入力オイルシール | 出力ラジアルベアリング | 出力オイルシール |
| ♯６２０２ ♯６２０５ＺＺ |
♯３０５０８ | ♯６２０４ | ♯２０３６７ |
【仕様】
許容入力kWと許容O.H.L.(N)
| 電源周波数 | 項 目 | 1/10 | 1/15 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 |
| 60Hz | 出力トルク | 8.92 | 12.9 | 16.8 | 22.4 | 28.8 | 34.5 | 40.6 |
| O.H.L. | 1680 | 1760 | 1760 | 1760 | 1760 | 1760 | 1760 | |
| 50Hz | 出力トルク | 10.7 | 15.5 | 20.1 | 26.9 | 34.1 | 40.8 | 48.0 |
| O.H.L. | 1760 | 1760 | 1760 | 1760 | 1760 | 1760 | 1760 |
