N-3PWA型

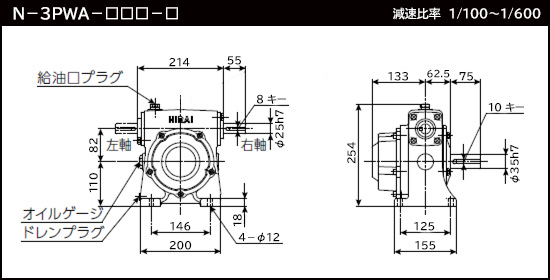

【寸法図】

【寸法図ダウンロード】

型　　　　式 軸方向 ＰＤＦ ＤＸＦ
　N-3PWA-□□□-R 右軸
　N-3PWA-□□□-L 左軸

※DXFファイルはzip形式で圧縮されています。

【油量・重量】

油量 １.１Ｌ 重量 ３０ｋｇ

【部品】

入力ラジアルベアリング ♯６２０５
入力スラストベアリング ♯２９０５
入力オイルシール ♯２５４０８
出力ラジアルベアリング ♯６２０７
出力オイルシール ♯３５５５１１

【仕様】

許容入力kW，許容出力ﾄﾙｸ(N･m)，許容O.H.L.(N)，伝達効率(%)

減速比 1800rpm 1500rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/100 1.61 440 5900 51.6 1.34 440 5900 51.8
1/150 1.13 440 5900 49.2 0.95 440 5900 48.4
1/200 0.89 440 5900 46.6 0.76 440 5900 45.4
1/300 0.69 440 5900 40.0 0.60 440 5900 38.8
1/400 0.57 440 5900 36.5 0.49 440 5900 35.3
1/500 0.51 440 5900 32.8 0.44 440 5900 31.8
1/600 0.45 440 5900 30.7 0.39 440 5900 29.7
減速比 1200rpm 900rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/100 1.08 440 5900 51.1 0.85 440 5900 48.9
1/150 0.79 440 5900 47.0 0.63 440 5900 43.9
1/200 0.64 440 5900 43.4 0.51 440 5900 40.7
1/300 0.50 440 5900 37.1 0.40 440 5900 34.7
1/400 0.41 440 5900 33.7 0.33 440 5900 31.5
1/500 0.36 440 5900 30.4 0.29 440 5900 28.4
1/600 0.33 440 5900 28.4 0.26 440 5900 26.5
減速比 600rpm 300rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/100 0.62 440 5900 44.9 0.35 440 5900 39.3
1/150 0.46 440 5900 40.1 0.26 440 5900 35.5
1/200 0.37 440 5900 37.2 0.21 440 5900 33.1
1/300 0.29 440 5900 31.7 0.16 440 5900 28.2
1/400 0.24 440 5900 28.8 0.14 440 5900 25.5
1/500 0.21 440 5900 25.9 0.12 440 5900 22.8
1/600 0.19 440 5900 24.1 0.11 440 5900 21.1
減速比 100rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/100 0.14 440 5900 34.0
1/150 0.10 440 5900 30.9
1/200 0.08 440 5900 28.7
1/300 0.06 440 5900 24.1
1/400 0.05 440 5900 21.5
1/500 0.04 440 5900 19.1
1/600 0.04 440 5900 17.5

　
