N-4A型

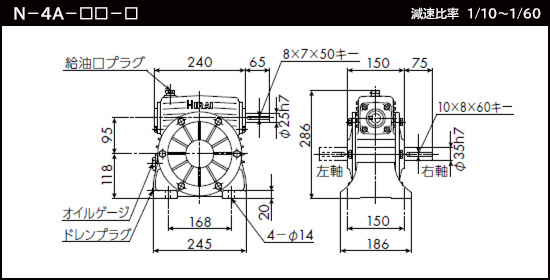

【寸法図】

【寸法図ダウンロード】

型　　　　式 軸方向 ＰＤＦ ＤＸＦ
　N-4A-□□-R 右軸
　N-4A-□□-L 左軸

※DXFファイルはzip形式で圧縮されています。

【部品図・回転方向】

部品図 回転方向

【油量・重量】

油量 ２.０Ｌ 重量 ３０ｋｇ

【部品】

入力ラジアルベアリング ♯６２０５
入力スラストベアリング ♯２９０５
入力オイルシール ♯２５４０８
出力ベアリング ♯６２０７
出力オイルシール ♯３５５５１１

【仕様】

許容入力kW，許容出力ﾄﾙｸ(N･m)，許容O.H.L.(N)，伝達効率(%)

減速比 1800rpm 1500rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 6.42 292 2780 85.7 5.85 321 2940 86.0
1/15 4.28 282 3280 83.0 3.83 304 3490 83.3
1/20 3.35 293 3640 82.3 3.01 317 3860 82.5
1/30 2.51 301 4210 75.4 2.27 326 4470 75.3
1/40 1.95 302 4680 72.8 1.74 322 4980 72.6
1/50 1.56 284 5120 68.9 1.40 305 5440 68.5
1/60 1.34 281 5480 65.7 1.21 301 5800 65.2
減速比 1200rpm 900rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 5.13 352 3160 86.2 4.27 387 3480 85.5
1/15 3.33 331 3750 83.2 2.80 367 4130 82.1
1/20 2.63 343 4160 82.1 2.21 377 4580 80.7
1/30 1.95 347 4820 74.6 1.65 382 5310 72.8
1/40 1.53 348 5360 71.5 1.30 381 5800 69.3
1/50 1.23 329 5800 67.3 1.05 360 5800 64.8
1/60 1.06 322 5800 63.8 0.91 353 5800 61.2
減速比 600rpm 300rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 3.38 451 3970 83.8 1.68 433 5220 81.2
1/15 2.19 419 4720 80.1 1.18 434 5800 77.0
1/20 1.73 431 5230 78.2 0.91 433 5800 74.5
1/30 1.30 433 5800 69.7 0.69 433 5800 65.3
1/40 1.03 432 5800 65.8 0.56 432 5800 60.8
1/50 0.84 407 5800 61.0 0.49 432 5800 55.6
1/60 0.72 395 5800 57.3 0.44 433 5800 51.8
減速比 100rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 0.59 433 5800 76.5
1/15 0.42 434 5800 71.7
1/20 0.33 433 5800 68.4
1/30 0.26 433 5800 58.2
1/40 0.21 432 5800 53.0
1/50 0.19 432 5800 47.6
1/60 0.17 433 5800 43.9

　
