N-4MPA15型

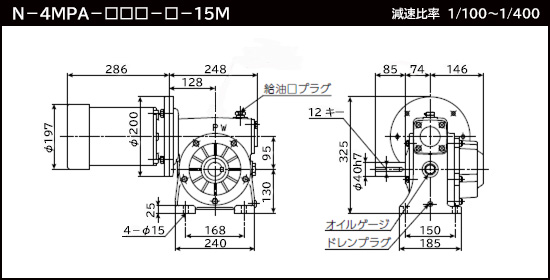

【寸法図】
【寸法図ダウンロード】
| 型 式 | 軸方向 | ＰＤＦ | ＤＸＦ |
| N-4MPA-□□□-R-15M | 右軸 |
 |
 |
| N-4MPA-□□□-L-15M | 左軸 |
|
|
※DXFファイルはzip形式で圧縮されています。
【油量・重量】
| 油量 | ２.０Ｌ | 重量 | ７０ｋｇ |
【部品】
| 入力ラジアルベアリング | 入力スラストベアリング | Ｍ側スラストベアリング |
| ♯６２０５ | ♯２９０５ | ♯５１１０８ |
| 入力オイルシール | 出力ラジアルベアリング | 出力オイルシール |
| ♯４０６２１２ | ♯６２０８ | ♯４０６２１２ |
【仕様】
許容入力kWと許容O.H.L.(N)
| 電源周波数 | 項 目 | 1/100 | 1/150 | 1/200 | 1/300 | 1/400 |
| 60Hz | 出力トルク | 425 | 610 | 706 | 706 | 706 |
| O.H.L. | 6800 | 6800 | 6800 | 6800 | 6800 | |
| 50Hz | 出力トルク | 513 | 706 | 706 | 706 | 706 |
| O.H.L. | 6800 | 6800 | 6800 | 6800 | 6800 |
