N-5MPA22型

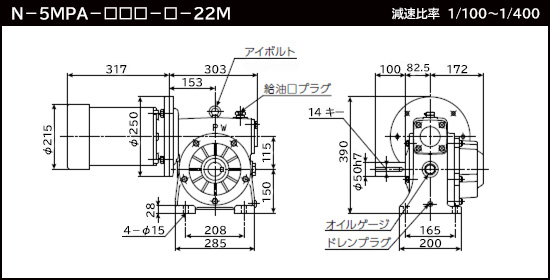

【寸法図】
【寸法図ダウンロード】
| 型 式 | 軸方向 | ＰＤＦ | ＤＸＦ |
| N-5MPA-□□□-R-22M | 右軸 |
 |
 |
| N-5MPA-□□□-L-22M | 左軸 |
|
|
※DXFファイルはzip形式で圧縮されています。
【油量・重量】
| 油量 | ３.０Ｌ | 重量 | １１０ｋｇ |
【部品】
| 入力ラジアルベアリング | 入力スラストベアリング | Ｍ側スラストベアリング |
| ♯６２０６ | ♯５１２０６ | ♯５１１１０ |
| 入力オイルシール | 出力ラジアルベアリング | 出力オイルシール |
| ♯４５６２９ | ♯６２１０ | ♯５０７２１２ |
【仕様】
許容入力kWと許容O.H.L.(N)
| 電源周波数 | 項 目 | 1/100 | 1/150 | 1/200 | 1/300 | 1/400 |
| 60Hz | 出力トルク | 611 | 878 | 980 | 980 | 980 |
| O.H.L. | 8800 | 8800 | 8800 | 8800 | 8800 | |
| 50Hz | 出力トルク | 737 | 980 | 980 | 980 | 980 |
| O.H.L. | 8800 | 8800 | 8800 | 8800 | 8800 |
