N-5SMCA55型

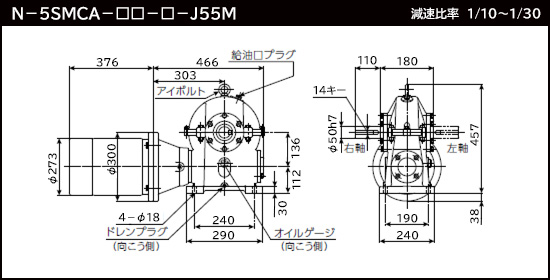

【寸法図】

【寸法図ダウンロード】

型    式 軸方向 PDF DXF
 N-5SMCA-□□-R-J55M 右軸
 N-5SMCA-□□-L-J55M 左軸

※DXFファイルはzip形式で圧縮されています。

【部品図・回転方向】

部品図 回転方向

【油量・重量】

油量 4.0L 重量 143kg

【部品】

入力ラジアルベアリング 入力スラストベアリング 入力オイルシール 出力ラジアルベアリング 出力オイルシール
♯6207 ♯51207 ♯355511 ♯6210 ♯507212

【仕様】

許容入力kWと許容O.H.L.(N)

電源周波数 項 目 1/10 1/15 1/20 1/30
60Hz 出力トルク 259 376 500 695
O.H.L. 4240 4780 5170 5750
50Hz 出力トルク 314 455 603 835
O.H.L. 4470 5020 5410 6000
