N-6RA型

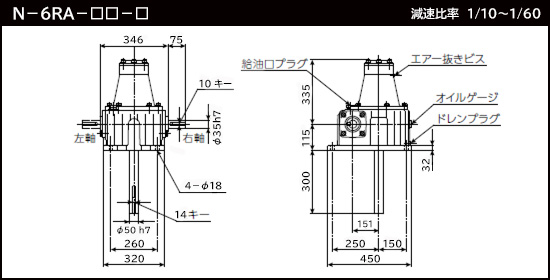

【寸法図】

【寸法図ダウンロード】

型　　　　式 軸方向 ＰＤＦ ＤＸＦ
　N-6RA-□□-R 右軸
　N-6RA-□□-L 左軸

※DXFファイルはzip形式で圧縮されています。

【油量・重量】

油量 ７.０Ｌ 重量 ９３ｋｇ

【部品】

入力ラジアルベアリング ♯６２０７
入力スラストベアリング ♯５１２０７
入力オイルシール ♯３５５５１１
出力ラジアルベアリング ♯６２１０
出力上側ベアリング ♯３０２０８
出力オイルシール ♯５０７２１２

【仕様】

許容入力kW，許容出力ﾄﾙｸ(N･m)，許容O.H.L.(N)，伝達効率(%)

減速比 1800rpm 1500rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 19.3 896 3620 87.5 17.6 989 3800 88.3
1/15 12.9 853 4340 83.4 11.5 925 4600 84.0
1/20 10.6 932 4760 83.2 9.53 1020 5040 83.7
1/30 7.51 919 5600 76.9 6.80 1000 5920 77.2
1/40 6.07 960 6210 74.6 5.43 1030 6600 74.7
1/50 5.15 986 6790 72.2 4.62 1060 7200 71.9
1/60 4.36 995 7280 71.8 3.91 1070 7730 71.4
減速比 1200rpm 900rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 15.5 1090 4070 88.7 13.1 1230 4450 88.8
1/15 10.1 1010 4930 84.2 8.57 1150 5390 84.1
1/20 8.35 1110 5410 83.6 7.07 1250 5930 83.3
1/30 5.87 1080 6380 76.8 4.99 1210 7010 76.1
1/40 4.78 1130 7090 74.0 4.06 1260 7780 73.0
1/50 4.08 1160 7740 71.2 3.44 1270 8530 69.8
1/60 3.44 1160 8320 70.6 2.92 1280 9150 68.8
減速比 600rpm 300rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率 入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 10.2 1430 5080 87.7 6.09 1650 6560 85.0
1/15 6.60 1300 6180 82.5 4.32 1630 7800 79.2
1/20 5.48 1420 6800 81.2 3.35 1650 8700 77.2
1/30 3.91 1370 8030 73.4 2.52 1650 9800 68.5
1/40 3.21 1420 8930 69.8 2.20 1650 9800 64.0
1/50 2.71 1430 9780 66.4 1.69 1650 9800 61.2
1/60 2.29 1420 9800 65.1 1.45 1650 9800 59.6
減速比 100rpm
入力kW 出力ﾄﾙｸ 出力OHL 効　率
1/10 2.14 1650 9800 80.6
1/15 1.56 1650 9800 73.9
1/20 1.22 1650 9800 70.8
1/30 0.94 1650 9800 61.1
1/40 0.77 1650 9800 55.7
1/50 0.65 1650 9800 52.9
1/60 0.56 1650 9800 50.9

　
