N-7BA型

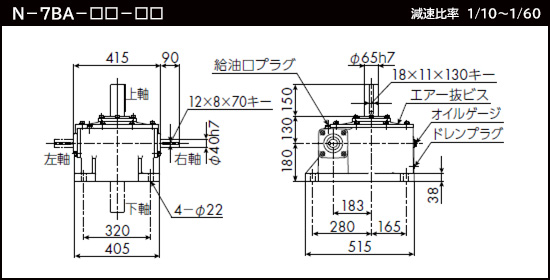

【寸法図】

【寸法図ダウンロード】

型    式 軸方向 PDF DXF
 N-7BA-□□-RU 右上軸
 N-7BA-□□-LU 左上軸
 N-7BA-□□-RD 右下軸
 N-7BA-□□-LD 左下軸

※DXFファイルはzip形式で圧縮されています。

【部品図・回転方向】

部品図 回転方向

【油量・重量】

油量 15L 重量 158kg

【部品】

入力ラジアルベアリング ♯6208
入力スラストベアリング ♯908
入力オイルシール ♯406212
出力ベアリング ♯6213
出力オイルシール ♯659516

【仕様】

許容入力kW,許容出力トルク(N・m),許容O.H.L.(N),伝達効率(%)

減速比 1800rpm 1500rpm
入力kW 出力トルク 出力OHL 効 率 入力kW 出力トルク 出力OHL 効 率
1/10 28.0 1270 6840 85.9 25.7 1420 7210 86.7
1/15 23.7 1580 7790 83.8 21.2 1720 8250 84.6
1/20 18.3 1630 8580 84.1 16.6 1780 9070 84.7
1/30 14.4 1790 9200 78.6 13.0 1960 10500 79.0
1/40 10.3 1670 11100 76.6 9.23 1800 11800 76.8
1/50 8.23 1630 11200 74.6 7.41 1760 12900 74.7
1/60 6.12 1410 13700 72.4 5.53 1520 14000 72.2
減速比 1200rpm 900rpm
入力kW 出力トルク 出力OHL 効 率 入力kW 出力トルク 出力OHL 効 率
1/10 22.6 1570 7740 87.3 19.1 1770 8480 87.5
1/15 18.6 1880 8860 84.9 15.7 2130 9170 85.0
1/20 14.5 1960 9740 84.8 12.3 2210 10700 84.6
1/30 11.2 2110 11300 78.8 9.47 2360 12400 78.4
1/40 8.13 1970 12700 76.3 6.91 2210 13900 75.4
1/50 6.52 1920 13900 74.0 5.52 2140 15200 73.0
1/60 4.84 1650 15100 71.4 4.11 1840 16600 70.2
減速比 600rpm 300rpm
入力kW 出力トルク 出力OHL 効 率 入力kW 出力トルク 出力OHL 効 率
1/10 14.9 2060 9680 86.7 9.66 2590 12200 84.2
1/15 12.1 2420 11100 83.8 7.86 3040 14000 80.9
1/20 9.52 2520 12200 83.0 6.24 3150 15400 79.1
1/30 7.38 2680 14200 76.1 4.80 3280 17600 71.7
1/40 5.44 2510 15900 72.6 3.56 3030 17600 67.0
1/50 4.33 2400 17500 69.8 2.82 2870 17600 64.0
1/60 3.22 2050 17600 66.6 2.11 2440 17600 60.6
減速比 100rpm
入力kW 出力トルク 出力OHL 効 率
1/10 4.52 3460 17600 80.2
1/15 3.18 3480 17600 76.3
1/20 2.49 3480 17600 73.2
1/30 1.87 3480 17600 65.0
1/40 1.54 3480 17600 59.0
1/50 1.31 3480 17600 55.7
1/60 1.02 3040 17600 52.0
