N-8BA型

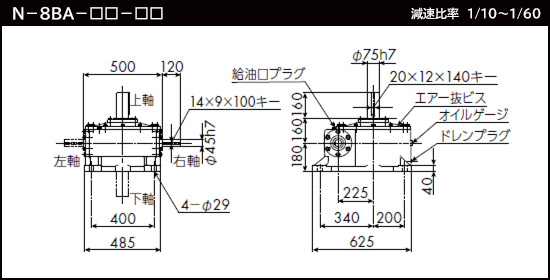

【寸法図】

【寸法図ダウンロード】

型    式 軸方向 PDF DXF
 N-8BA-□□-RU 右上軸
 N-8BA-□□-LU 左上軸
 N-8BA-□□-RD 右下軸
 N-8BA-□□-LD 左下軸

※DXFファイルはzip形式で圧縮されています。

【部品図・回転方向】

部品図 回転方向

【油量・重量】

油量 20L 重量 265kg

【部品】

入力ラジアルベアリング ♯6209
入力スラストベアリング ♯51209
入力オイルシール ♯456812
出力ベアリング ♯6215
出力オイルシール ♯7510013

【仕様】

許容入力kW,許容出力トルク(N・m),許容O.H.L.(N),伝達効率(%)

減速比 1800rpm 1500rpm
入力kW 出力トルク 出力OHL 効 率 入力kW 出力トルク 出力OHL 効 率
1/10 58.8 2710 11500 87.0 53.3 2990 12100 88.1
1/15 38.6 2590 13500 84.3 34.6 2820 14300 85.3
1/20 30.8 2700 14900 83.0 27.6 2950 15800 84.0
1/30 22.6 2820 17200 78.5 20.4 3090 18200 79.3
1/40 17.3 2770 19200 75.6 15.4 2980 20300 76.3
1/50 13.4 2600 20900 73.1 11.9 2790 22200 73.6
1/60 10.6 2370 22500 70.5 9.47 2560 23500 70.8
減速比 1200rpm 900rpm
入力kW 出力トルク 出力OHL 効 率 入力kW 出力トルク 出力OHL 効 率
1/10 47.6 3370 13000 89.0 40.2 3810 14200 89.4
1/15 30.7 3160 15300 86.1 26.1 3590 16700 86.3
1/20 24.6 3300 16900 84.5 20.8 3720 18500 84.5
1/30 17.8 3380 19600 79.6 15.1 3810 21500 79.2
1/40 13.7 3320 21800 76.3 11.6 3730 23500 75.6
1/50 10.7 3100 23500 73.4 9.03 3470 23500 72.4
1/60 8.39 2820 23500 70.5 7.15 3150 23500 69.2
減速比 600rpm 300rpm
入力kW 出力トルク 出力OHL 効 率 入力kW 出力トルク 出力OHL 効 率
1/10 31.8 4500 16200 89.2 18.9 5220 20700 86.7
1/15 20.4 4170 19100 85.9 13.2 5220 23500 82.7
1/20 16.3 4340 21200 83.6 10.3 5220 23500 79.7
1/30 12.0 4440 23500 77.7 7.52 5220 23500 72.8
1/40 9.26 4330 23500 73.6 6.05 5220 23500 67.8
1/50 7.17 4000 23500 70.0 4.71 4770 23500 63.7
1/60 5.65 3590 23500 66.5 3.75 4280 23500 59.8
減速比 100rpm
入力kW 出力トルク 出力OHL 効 率
1/10 6.63 5220 23500 82.6
1/15 4.70 5220 23500 77.6
1/20 3.72 5220 23500 73.6
1/30 2.79 5220 23500 65.4
1/40 2.30 5220 23500 59.5
1/50 1.99 5220 23500 55.1
1/60 1.79 5220 23500 51.0
