N-4MBA型

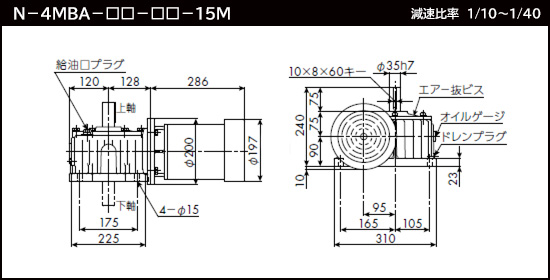

【寸法図】
【寸法図ダウンロード】
| 型 式 | 軸方向 | ＰＤＦ | ＤＸＦ |
| N-4MBA-□□-RU-15M | 右上軸 |
 |
 |
| N-4MBA-□□-LU-15M | 左上軸 |
|
|
| N-4MBA-□□-RD-15M | 右下軸 |
|
|
| N-4MBA-□□-LD-15M | 左下軸 |
|
|
※DXFファイルはzip形式で圧縮されています。
【部品図・回転方向】
| 部品図 | |
回転方向 |
|
【油量・重量】
| 油量 | ２.８Ｌ | 重量 | ５８ｋｇ |
【部品】
| 入力ラジアルベアリング | 入力スラストベアリング | 入力オイルシール | 出力ラジアルベアリング | 出力オイルシール |
| ♯６２０５ |
♯２９０５ ♯５１１０８ |
♯４０６２１２ | ♯６２０７ | ♯３５５５１１ |
【仕様】
許容入力kWと許容O.H.L.(N)
| 電源周波数 | 項 目 | 1/10 | 1/15 | 1/20 | 1/30 | 1/40 |
| 60Hz | 出力トルク | 71.0 | 103.0 | 136.0 | 187.0 | 241.0 |
| O・H・L | 3160 | 3580 | 3890 | 4400 | 4780 | |
| 50Hz | 出力トルク | 85.6 | 125.0 | 164.0 | 224.0 | 300.0 |
| O・H・L | 3330 | 3770 | 4110 | 4640 | 5020 |
