N-7MBA型

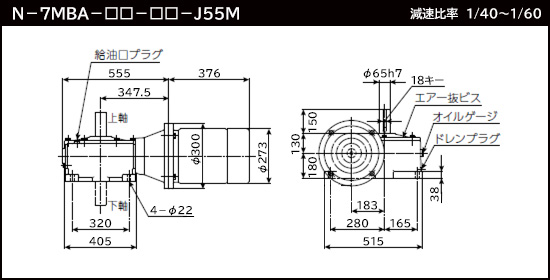

【寸法図】
【寸法図ダウンロード】
| 型 式 | 軸方向 | ＰＤＦ | ＤＸＦ |
| N-7MBA-□□-RU-J55M | 右上軸 |
 |
 |
| N-7MBA-□□-LU-J55M | 左上軸 |
|
|
| N-7MBA-□□-RD-J55M | 右下軸 |
|
|
| N-7MBA-□□-LD-J55M | 左下軸 |
|
|
※DXFファイルはzip形式で圧縮されています。
【部品図・回転方向】
| 部品図 | |
回転方向 |
|
【油量・重量】
| 油量 | １５Ｌ | 重量 | ２３６ｋｇ |
【部品】
| 入力ラジアルベアリング | 入力スラストベアリング | 入力オイルシール | 出力ラジアルベアリング | 出力オイルシール |
| ♯６２０８ | ♯９０８ | ♯４０６２１２ | ♯６２１３ | ♯６５９５１６ |
【仕様】
許容入力kWと許容O.H.L.(N)
| 電源周波数 | 項 目 | 1/40 | 1/50 | 1/60 |
| 60Hz | 出力トルク | 930 | 1140 | 1320 |
| O.H.L. | 11800 | 12500 | 13200 | |
| 50Hz | 出力トルク | 1120 | 1360 | 1520 |
| O.H.L. | 12300 | 13200 | 14000 |
